Ланцюговий самофіксувальний механізм Besta Uni з дистанційною підкладкою призначений для керування касетними рулонними шторами системи Besta Uni з П-подібними напрямними. Механізм забезпечує піднімання, опускання та фіксацію полотна у вибраному положенні.
Дистанційна підкладка заввишки 10 мм встановлюється із заднього боку короба та виносить касету вперед. Це необхідно для правильного розміщення П-подібних напрямних, оскільки системи без такої підкладки розраховані на плоскі напрямні.
Призначення механізму Besta Uni
Механізм передає зусилля від керувального ланцюжка до вала рулонної штори, завдяки чому полотно переміщується по вертикалі та утримується на вибраній висоті. Він призначений для касетної конструкції з боковими напрямними.
Модель використовується в системі Besta Uni з П-подібними напрямними. Дистанційна підкладка є частиною монтажної схеми та забезпечує необхідне положення касети відносно площини вікна.
Застосування
Механізм встановлюється в касету рулонної штори на пластикових і дерев'яних вікнах. Він застосовується під час виготовлення нової системи або заміни несправного вузла керування в уже встановленій конструкції.
Для керування використовується ланцюжок із маркуванням T4. Механізм встановлюється у вал із внутрішнім діаметром 17 мм.
Коли потрібна заміна
Заміна потрібна, якщо механізм перестає коректно передавати рух від ланцюжка до вала або не забезпечує фіксацію полотна в потрібному положенні. У разі несправності вузла керування переміщення рулонної штори стає ускладненим.
Під час ремонтної заміни важливо зберегти відповідність системі Besta Uni, стороні керування, діаметру вала та типу напрямних. Невідповідність цих параметрів може призвести до некоректного встановлення або роботи конструкції.
Сценарії використання
- Заміна несправного ланцюгового механізму в касетній рулонній шторі Besta Uni.
- Відновлення роботи системи після зношення вузла керування.
- Комплектація нової рулонної штори з П-подібними напрямними.
- Підбір лівого або правого механізму залежно від розташування ланцюгового керування.
- Монтаж касетної системи на пластикове або дерев'яне вікно з дистанційною підкладкою.
Технічні характеристики
| Параметр | Значення |
| Виробник | Besta |
| Система | Підкасетні рулонні штори Besta Uni |
| Тип системи | Касетна рулонна штора з П-подібними напрямними |
| Тип механізму | Ланцюговий самофіксувальний |
| Матеріал | Пластик |
| Керування | Ліве або праве |
| Ланцюжок | T4 |
| Внутрішній діаметр вала | 17 мм |
| Дистанційна підкладка | 10 мм |
| Віконні конструкції | Пластикові та дерев'яні вікна |
| Максимальна ширина рулонної штори | 1,65 м |
| Кольори | Білий, коричневий, дуб, золотий, махагон, графіт |
Сумісність
Механізм призначений виключно для касетних систем рулонних штор Besta Uni з П-подібними напрямними. Він не є універсальним вузлом для касет інших виробників або конструкцій з іншою геометрією напрямних.
Під час підбору необхідно враховувати внутрішній діаметр вала 17 мм, сторону керування та наявність дистанційної підкладки. Для керування використовується ланцюжок із маркуванням T4.
Сумісність та обмеження
Механізм призначений для касети, що працює саме з П-подібними напрямними. Дистанційна підкладка заввишки 10 мм виносить короб уперед і створює необхідне положення для встановлення напрямних.
Максимальна ширина рулонної штори для цієї системи становить 1,65 м. Під час вибору механізму також необхідно враховувати відповідність конкретній касетній конструкції Besta Uni.
Для яких вікон підходить
Механізм застосовується на пластикових і дерев'яних вікнах. Кріплення виконується до штапика або рами, тому необхідно враховувати конструкцію віконного блока та можливість передбаченого кріплення.
Переваги
- Самофіксувальний принцип забезпечує фіксацію полотна у вибраному положенні.
- Дистанційна підкладка формує необхідний винос касети для П-подібних напрямних.
- Передбачені лівий і правий варіанти керування.
- Механізм розрахований на вал із внутрішнім діаметром 17 мм.
- Призначений для касетних систем Besta Uni з П-подібними напрямними.
- Доступний у кількох кольорових виконаннях.
Як вибрати
Спочатку необхідно визначити, чи встановлена касетна система Besta Uni з П-подібними напрямними. Для цієї конструкції використовується дистанційна підкладка, яка виносить короб уперед відносно вікна.
Далі слід перевірити внутрішній діаметр вала — 17 мм — і визначити сторону розташування ланцюгового керування. Механізм обирається у лівому або правому виконанні, а колір підбирається відповідно до конструкції рулонної штори.
Також необхідно враховувати сумісний ланцюжок T4 та максимальну ширину системи 1,65 м. Помилка у виборі системи, сторони, діаметра вала або типу напрямних може зробити встановлення неможливим або порушити роботу рулонної штори.
Практичні рекомендації
Перед заміною порівняйте старий механізм із новим за системою, типом напрямних, діаметром вала та стороною керування. Однієї зовнішньої схожості деталей недостатньо для підтвердження сумісності.
Якщо в конструкції використовуються П-подібні напрямні, перевірте наявність дистанційної підкладки заввишки 10 мм. Вона визначає положення короба відносно вікна та забезпечує необхідний винос касети.
Монтаж та використання
Кріплення виконується до штапика пластикового вікна або безпосередньо до рами за допомогою шурупів. Під час монтажу необхідно правильно розташувати касету відносно віконної конструкції та забезпечити винос, передбачений для П-подібних напрямних.
Після встановлення слід перевірити вільний рух ланцюжка, переміщення полотна та його фіксацію у вибраному положенні. Окремо перевіряється правильність положення дистанційної підкладки із заднього боку короба.
Обслуговування
Під час експлуатації необхідно контролювати плавність руху ланцюжка та рівномірність переміщення полотна. Заїдання, ривки або погіршення фіксації потребують перевірки механізму та сполучених елементів.
Також слід періодично перевіряти надійність кріплення касети та стан рухомих частин. У разі несправності вузла керування його замінюють на механізм, що відповідає встановленій системі.

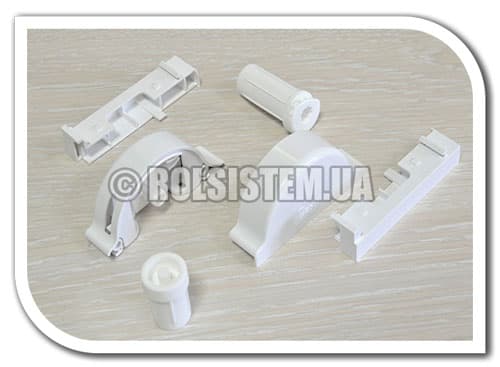

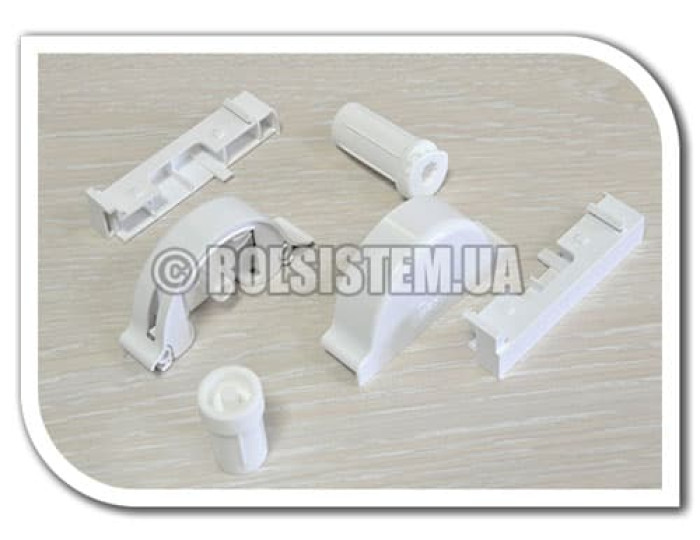

Комплектація
- Кронштейн Besta Uni — 2 шт.
- Механізм керування — 1 шт.
- Втулка з віссю для труби — 1 шт.
- Вставка — 2 шт.
- Декоративна кришка — 2 шт.
- Дистанційна підкладка L/R — 2 шт.
Залежно від конфігурації рулонної штори або ремонтної заміни системи комплектація може доповнюватися фурнітурою.
Часті запитання
Для якої системи призначений механізм Besta Uni?
Механізм призначений для касетних рулонних штор Besta Uni з П-подібними напрямними.
Для чого потрібна дистанційна підкладка?
Підкладка заввишки 10 мм виносить касету вперед і забезпечує необхідне положення для встановлення П-подібних напрямних.
Який вал підходить для механізму?
Механізм встановлюється у вал із внутрішнім діаметром 17 мм.
Чи можна встановити механізм на дерев'яне вікно?
Так, механізм застосовується на пластикових і дерев'яних вікнах за умови відповідності віконної конструкції вимогам монтажу.
Як вибрати сторону механізму?
Лівий або правий варіант визначається за стороною розташування ланцюгового керування на рулонній шторі.
Який ланцюжок використовується з механізмом?
Для цього механізму використовується ланцюжок із маркуванням T4.
Яка максимальна ширина рулонної штори?
Для цієї системи допускається виготовлення рулонних штор завширшки до 1,65 м.
Інженерний висновок
Механізм керування та дистанційна підкладка є взаємопов'язаними елементами однієї монтажної схеми. Механізм забезпечує переміщення та фіксацію полотна, а підкладка формує необхідне положення касети для використання П-подібних напрямних.
Тому під час заміни необхідно враховувати не лише зовнішній вигляд деталі, а й систему Besta Uni, геометрію напрямних, діаметр вала та сторону керування.
Підбір механізму для рулонної штори
Якщо ланцюговий механізм Besta Uni перестав фіксувати полотно, працює із заїданнями або потребує заміни, спочатку визначте параметри встановленої касети. Для П-подібних напрямних потрібна відповідна дистанційна підкладка, а механізм має відповідати валу 17 мм і стороні керування.
За збігу цих параметрів заміна дає змогу відновити керування рулонною шторою без зміни самої системи. Перед замовленням рекомендується перевірити виробника Besta, систему Besta Uni, сторону механізму, колір і тип напрямних.
Якщо є сумніви щодо сумісності, надайте дані встановленої системи — за ними можна визначити відповідний механізм Besta Uni.
