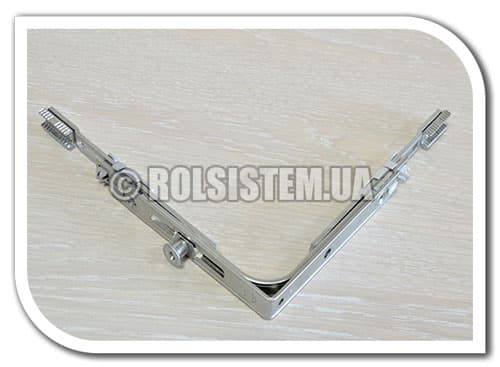

Кутова передача ROTO NT є елементом приводної лінії віконної фурнітури, призначеним для передачі обертального та поступального зусилля між основним приводом стулки та кутовою ділянкою запірного контуру. Вузол забезпечує узгоджене переміщення виконавчих елементів механізму та підтримує коректну роботу поворотно-відкидної системи під час зміни положення ручки.
Призначення
Елемент слугує сполучною ланкою між окремими ділянками приводної лінії та забезпечує передачу механічного зусилля через кутову зону стулки. Під час повороту ручки рух передається по всьому фурнітурному ланцюгу, включаючи ножичний механізм, запірні елементи та точки притиску. Конструкція вузла дозволяє зберігати безперервність кінематичної схеми вікна та забезпечує синхронну роботу всіх суміжних деталей запірного контуру.
Застосування
Використовується у поворотно-відкидних віконних конструкціях на базі системи ROTO NT. Встановлюється в кутовій зоні стулки та інтегрується в приводну лінію між основним приводом і сусідніми елементами фурнітури. Застосовується в пластикових віконних системах різних розмірів за умови відповідності конфігурації стулки та використовуваної серії фурнітури.
Коли потрібна заміна
Необхідність заміни зазвичай проявляється поступово. На початковому етапі може спостерігатися збільшення зусилля під час повороту ручки або поява нехарактерних клацань під час роботи механізму. У міру розвитку зносу виникають люфти всередині приводної лінії, порушується синхронність переміщення окремих елементів запірного контуру та погіршується рівномірність притиску стулки.
Додатковими ознаками є неповне закривання вікна, періодичне заїдання механізму в окремих положеннях і зміна геометрії руху стулки. Причиною подібних несправностей можуть бути відсутність регулярного змащення, забруднення фурнітурного паза, природний знос робочих поверхонь або підвищені навантаження на стулку.
Ігнорування цих симптомів призводить до збільшення навантаження на ножиці, основний привід і запірні цапфи, що може спричинити прискорений знос усієї фурнітурної лінії та необхідність більш складного ремонту.
Сценарії використання
Деталь застосовується під час відновлення працездатності віконної фурнітури після механічного зносу окремих вузлів приводної лінії. Використовується під час капітального ремонту стулки, планової заміни елементів системи, профілактичного обслуговування та усунення порушень синхронності роботи механізму. Також може знадобитися під час відновлення вікон після тривалої експлуатації без технічного обслуговування.
Технічні характеристики
| Система | ROTO NT |
| Тип деталі | Кутова передача |
| Функція | Передача зусилля в приводній лінії |
| Матеріал | Металевий сплав |
| Зона встановлення | Кутова частина стулки |
| Тип вікна | Поворотно-відкидне |
| Серія | ROTO NT |
Сумісність та обмеження
Сумісна з вузлами фурнітурної системи ROTO NT, що мають відповідну геометрію приводної лінії. Використання в інших серіях потребує обов’язкової перевірки розмірів, розташування кріпильних точок і конфігурації кутового вузла. Помилковий підбір може призвести до порушення кінематики механізму, появи перекосів і підвищених навантажень на суміжні деталі.
Для яких вікон підходить
Призначена для вікон із поворотно-відкидним відкриванням, що експлуатуються як у житлових, так і в комерційних приміщеннях. Вузол розрахований на регулярні цикли відкривання та закривання за стандартних експлуатаційних навантажень. Може використовуватися у віконних конструкціях різної площі за умови відповідності параметрів стулки вимогам системи ROTO NT. Особливо важлива коректна робота елемента у вікнах з інтенсивною щоденною експлуатацією.
Переваги
- Стабільна передача зусилля по приводній лінії.
- Підтримання синхронної роботи запірного контуру.
- Зниження локальних навантажень на суміжні вузли.
- Збереження рівномірного притиску стулки.
- Підтримання коректної кінематики поворотно-відкидного механізму.
Як вибрати
Під час підбору необхідно враховувати серію фурнітури, конфігурацію приводної лінії, розташування вузла та конструкцію стулки. Додатково рекомендується звіряти маркування деталі та параметри посадкових елементів. Використання несумісної модифікації здатне спричинити порушення роботи запірного контуру, збільшення навантажень на ножиці та передчасний знос сусідніх елементів системи.
Практична порада майстра
Якщо після заміни зберігається тугий хід ручки або нерівномірний притиск стулки, необхідно перевірити стан ножиць, основного приводу та запірних цапф. На практиці причиною несправності нерідко є не один елемент, а сумарний знос кількох ділянок приводної лінії.
Монтаж і використання
Після встановлення необхідно перевірити вільне переміщення всіх елементів механізму в усіх режимах роботи вікна. Особлива увага приділяється рівномірності притиску по периметру, відсутності заїдань під час перемикання режимів і коректній взаємодії вузла із сусідніми елементами приводної лінії. Будь-які ознаки підвищеного опору потребують додаткової перевірки суміжних деталей.
Рекомендації з обслуговування
Для підтримання стабільної роботи рекомендується періодично очищати фурнітурний паз від забруднень і контролювати стан рухомих з’єднань. Під час технічного обслуговування необхідно перевіряти наявність люфтів, стан захисного покриття та якість змащення робочих поверхонь. Одночасно слід оцінювати стан ножиць, основного приводу та запірних елементів, оскільки ресурс усієї системи визначається станом найбільш навантажених вузлів.
Комплектація
Кутова передача ROTO NT — 1 шт.
FAQ
Як зрозуміти, що деталь зношена?
Зазвичай з’являються заїдання ручки, погіршується притиск стулки або виникає нерівномірна робота механізму.
Чи можна встановити елемент іншої серії?
Без перевірки сумісності робити це не рекомендується через відмінності в геометрії та кінематиці системи.
Чи потрібно змінювати сусідні вузли одночасно?
Рішення приймається після діагностики, але часто знос зачіпає кілька елементів приводної лінії.
Що викликає прискорений знос?
Недостатнє змащення, забруднення механізму та підвищені навантаження на стулку.
Чи можна визначити несправність без демонтажу?
У багатьох випадках ознаки проявляються через погіршення роботи ручки та зміну характеру закривання вікна.
Чи впливає елемент на притиск стулки?
Так, порушення передачі зусилля відображається на роботі всього запірного контуру.
Експертна думка
У конструкції поворотно-відкидного вікна кутова передача не є ізольованим елементом. Вона працює як частина загального кінематичного ланцюга, що пов’язує основний привід, ножичний механізм і запірний контур. Навіть незначний знос цього вузла здатний змінити розподіл зусиль по всій приводній лінії.
На практиці це проявляється збільшенням навантаження на сусідні елементи, погіршенням синхронності роботи механізму та поступовим порушенням геометрії руху стулки. Поширеною помилкою є заміна лише одного пошкодженого компонента без перевірки стану інших вузлів. Такий підхід нерідко призводить до повторного виникнення несправності через короткий проміжок часу.
Під час ремонту рекомендується розглядати приводну лінію як єдину систему, де стан кожного елемента впливає на ресурс усієї віконної фурнітури. Комплексна діагностика дозволяє виявити приховані дефекти та запобігти розвитку повторних відмов після ремонту.
