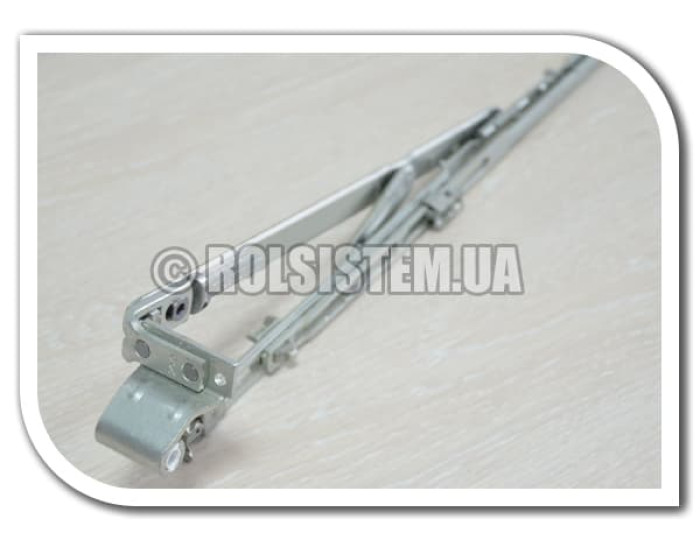

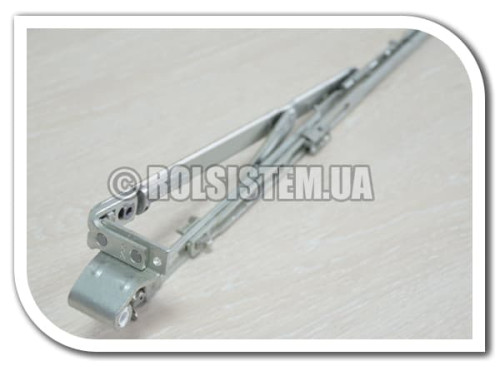

Ножиці ROTO для дерев'яних вікон і дверей — елемент поворотно-відкидної фурнітури, що забезпечує роботу верхньої частини стулки під час відкривання в поворотному та відкидному режимах. Механізм застосовується на дерев'яних євровікнах і балконних дверях, оснащених фурнітурою ROTO зі зміщенням осі фурнітурного паза 9 мм.
Ножиці працюють спільно з кутовою передачею, середнім запором і верхньою петльовою групою, формуючи єдиний механізм керування стулкою. Правильний підбір серії та розмірного діапазону забезпечує коректну роботу всієї віконної фурнітури без перевантаження суміжних вузлів.
Призначення
Ножиці є одним з основних елементів поворотно-відкидної системи ROTO. Вони забезпечують перехід стулки між режимами відкривання, спрямовують її рух, утримують верхню частину під час провітрювання та передають зусилля між верхньою петлею, кутовою передачею і запірним контуром.
У закритому положенні ножиці входять до загального контуру замикання, а під час переведення ручки в режим відкидання дозволяють безпечно відкрити верхню частину стулки приблизно на 45°. При поворотному відкриванні стулка може відкриватися приблизно на 90°, зберігаючи правильну кінематику руху.
Застосування
Виріб використовується під час виготовлення нових дерев'яних євровікон і дверей, ремонту віконної фурнітури, відновлення працездатності поворотно-відкидних стулок, модернізації наявних віконних систем і заміни зношених елементів механізму відкривання.
Ножиці встановлюються лише разом із відповідними елементами фурнітури ROTO та підбираються з урахуванням серії встановленої системи, розмірів стулки й конфігурації запірного контуру.
Коли потрібна заміна
Заміна ножиць необхідна у разі механічного пошкодження важелів, появи люфту в шарнірних з'єднаннях, деформації напрямних елементів, порушення роботи верхньої петльової групи або неможливості перевести вікно з поворотного режиму у відкидний.
Ознаками зношування також є підвищене зусилля під час роботи ручки, ривки під час відкривання, нерівномірний рух верхньої частини стулки, перекіс вікна або самовільна зміна положення стулки після відкривання.
Експлуатація несправних ножиць призводить до збільшення навантаження на верхню петлю, кутову передачу, середній запор та інші елементи фурнітури, що з часом може спричинити комплексне зношування всього запірного контуру.
Сценарії використання
Ножиці ROTO використовуються під час планового ремонту дерев'яних євровікон, відновлення вікон після тривалої експлуатації, модернізації старих серій фурнітури, заміни пошкоджених деталей після неправильної експлуатації та обслуговування комерційних або житлових об'єктів.
У багатьох випадках заміна виконується без повної заміни комплекту фурнітури, однак під час переходу між різними поколіннями системи ROTO може знадобитися встановлення додаткових сумісних елементів.
Технічні характеристики
| Тип виробу | Поворотно-відкидні ножиці |
| Призначення | Дерев'яні вікна та двері |
| Виробник | ROTO |
| Зміщення осі фурнітурного паза | 9 мм |
| Конструкція | Рамна частина + стулкова шина |
| Підбір | За шириною стулки по фальцу та серією фурнітури |
Сумісність
Ножиці призначені для дерев'яних віконних конструкцій із фурнітурою ROTO. У картці товару передбачено вибір серії, розмірного діапазону та сторони керування, що дозволяє підібрати механізм під конкретну конфігурацію вікна.
Стулкова шина має заводське маркування розмірного діапазону. Наприклад, позначення 411–600 означає, що механізм розрахований на стулки із шириною по фальцу від 411 до 600 мм. Саме за цим розміром здійснюється основний підбір ножиць.
Після визначення необхідного діапазону стулкова шина підрізається по передбаченій виробником зубчастій гребінці, розташованій на її зворотному боці. Така конструкція дозволяє точно адаптувати механізм під фактичний розмір стулки без порушення роботи ножиць.
Сумісність та обмеження
Під час вибору необхідно враховувати не лише ширину стулки, а й серію встановленої фурнітури. Незважаючи на зовнішню схожість, різні покоління ROTO мають конструктивні відмінності й не завжди є взаємозамінними.
Ножиці випускаються для серій ROTO Compact, ROTO Centro, ROTO NT і ROTO NX. Кожна система має власні особливості поєднання з верхньою петлею, середнім запором та іншими елементами запірного контуру.
Для яких вікон і дверей підходить
Ножиці призначені для дерев'яних євровікон і балконних дверей, оснащених поворотно-відкидною фурнітурою ROTO зі зміщенням осі фурнітурного паза 9 мм. Підходять для житлових будинків, квартир, комерційних будівель і адміністративних об'єктів, де використовуються дерев'яні віконні системи європейського стандарту.
Конкретна модель підбирається за серією встановленої фурнітури, шириною стулки по фальцу та стороною відкривання. У картці товару ці параметри вибираються окремо, що дозволяє підібрати ножиці під наявну комплектацію вікна.
Переваги
- забезпечують стабільну роботу поворотно-відкидного механізму;
- передають рух між верхньою петлею, кутовою передачею та запірним контуром;
- стулкова шина підрізається під необхідну ширину стулки;
- розмірний діапазон нанесений безпосередньо на виріб, що спрощує підбір;
- складаються з двох взаємопов'язаних елементів — рамної частини та стулкової шини;
- випускаються для різних поколінь фурнітури ROTO;
- дозволяють відновити штатну роботу вікна під час заміни зношеного механізму.
Як вибрати
Основним параметром є ширина стулки по фальцу. Саме цей розмір визначає діапазон ножиць. Наприклад, маркування 411–600 означає допустиму ширину стулки по фальцу від 411 до 600 мм.
Другим обов'язковим критерієм є серія встановленої фурнітури. Перед покупкою необхідно визначити, яка система встановлена на вікні: ROTO Compact, ROTO Centro, ROTO NT або ROTO NX.
Наступним етапом рекомендується перевірити встановлений середній запор з боку петель. Залежно від комплектації він може мати різну кількість запірних цапф, тому сумісність ножиць оцінюється не лише за розмірами, а й за конфігурацією всього запірного контуру.
Якщо вікно належить до ранніх поколінь фурнітури, для встановлення нових ножиць може знадобитися заміна додаткових елементів системи. Саме тому підбір слід виконувати комплексно, а не лише за зовнішнім виглядом механізму.
Практичні рекомендації
Найпоширеніша помилка — підбір ножиць виключно за їхньою довжиною. На практиці спочатку визначається ширина стулки по фальцу, потім серія встановленої фурнітури, після чого перевіряється конфігурація середнього запора та верхньої петльової групи. Лише після цього можна визначити, чи підходить обрана модель без додаткових комплектуючих.
Якщо вікно оснащене старими серіями ROTO Compact або перехідними версіями ROTO Centro, перед замовленням рекомендується перевірити можливість спільної роботи нових ножиць із встановленим середнім запором. У багатьох випадках заміна лише одного механізму не дозволяє повністю відновити роботу поворотно-відкидної системи.
Монтаж та використання
Після встановлення необхідно перевірити вільне переміщення всіх рухомих з'єднань, правильність поєднання рамної частини зі стулковою шиною, роботу верхньої петлі та відсутність заклинювання під час переведення ручки між режимами відкривання.
Особливу увагу рекомендується приділити правильності з'єднання ножиць із кутовою передачею та середнім запором. Усі елементи повинні працювати синхронно без ривків і підвищеного зусилля на ручці.
Обслуговування
Для збереження ресурсу механізму рекомендується регулярно очищати ножиці від пилу та забруднень, контролювати відсутність люфтів, перевіряти кріплення та своєчасно обслуговувати всі рухомі з'єднання віконної фурнітури.
У разі появи підвищеного зусилля на ручці слід перевірити не лише самі ножиці, а й стан кутової передачі, середнього запора, верхньої петлі та відповідних елементів запірного контуру.
Комплектація
- Стулкова шина — 1 шт.
- Рамна частина — 1 шт.
FAQ
Як підібрати ножиці ROTO?
Основний параметр — ширина стулки по фальцу. Після цього визначається серія встановленої фурнітури та перевіряється конфігурація інших елементів запірного контуру.
Що означає маркування 411–600 на стулковій шині?
Це розмірний діапазон, для якого призначені ножиці. У цьому прикладі механізм розрахований на стулки із шириною по фальцу від 411 до 600 мм. Аналогічно підбираються й інші діапазони.
Чи можна встановити ножиці ROTO NX замість ROTO NT?
Не завжди. Незважаючи на схожу конструкцію, серії NT і NX відрізняються виконанням петльового кронштейна. Перед заміною необхідно перевірити сумісність усієї верхньої петльової групи та визначити, чи знадобиться заміна додаткових деталей.
Чим відрізняються ножиці ROTO NT і ROTO NX?
Основна конструктивна відмінність — ширина петльового кронштейна. У серії ROTO NT вона становить 28 мм, у серії ROTO NX — 50 мм. Посадкове місце під фрезерування в дерев'яній стулці залишається однаковим, однак самі елементи не завжди є взаємозамінними.
Чому недостатньо підібрати ножиці лише за розміром?
Навіть за збігу розмірного діапазону механізм може не підійти через відмінності між поколіннями фурнітури. Тому завжди необхідно враховувати серію встановленої системи.
Коли потрібна заміна середнього запора?
Під час переходу зі старих серій ROTO Compact і окремих перехідних моделей ROTO Centro на систему ROTO NT зазвичай потрібна заміна середнього запора з боку петель. Для серії ROTO NX необхідність додаткових комплектуючих визначається після перевірки встановленої конфігурації фурнітури.
Чи можна замінити лише ножиці?
Так, якщо інші елементи перебувають у справному стані та належать до тієї ж серії фурнітури. Під час модернізації старих поколінь системи може знадобитися комплексна заміна кількох суміжних деталей.
Інженерний висновок
Ножиці є одним із ключових елементів поворотно-відкидної системи ROTO та визначають правильну кінематику руху верхньої частини стулки. Їхня робота безпосередньо залежить від сумісності з верхньою петлею, кутовою передачею, середнім запором та іншими елементами запірного контуру.
Практика ремонту показує, що більшість помилок виникає під час підбору механізму лише за довжиною або зовнішнім виглядом. Для правильної заміни необхідно враховувати одразу кілька параметрів: ширину стулки по фальцу, покоління фурнітури, сторону відкривання та конфігурацію середнього запора. Саме комплексний підбір дозволяє уникнути несумісності деталей і зберегти штатну роботу віконної системи.
Під час переходу між різними поколіннями ROTO не слід розглядати ножиці як окрему деталь. У деяких випадках вони потребують заміни суміжних елементів, тому попередня діагностика всієї фурнітури дозволяє уникнути повторного ремонту та додаткових витрат.
Купити ножиці ROTO для дерев'яних вікон і дверей
Якщо вікно перестало коректно працювати в поворотно-відкидному режимі, стулка відкривається з підвищеним зусиллям або верхня частина працює нестабільно, причиною може бути зношування ножиць або несумісність раніше встановленого механізму.
Правильно підібрані ножиці ROTO з урахуванням серії фурнітури, ширини стулки по фальцу та конфігурації запірного контуру дозволяють відновити штатну роботу вікна без порушення кінематики всієї системи. За потреби можна підібрати відповідну модифікацію за розмірним діапазоном, стороною відкривання та поколінням фурнітури.
