Ножницы ROTO для деревянных окон и дверей — элемент поворотно-откидной фурнитуры, обеспечивающий работу верхней части створки при открывании в поворотном и откидном режимах. Механизм применяется на деревянных евроокнах и балконных дверях, оснащённых фурнитурой ROTO со смещением оси фурнитурного паза 9 мм.
Ножницы работают совместно с угловой передачей, средним запором и верхней петлевой группой, формируя единый механизм управления створкой. Правильный подбор серии и размерного диапазона обеспечивает корректную работу всей оконной фурнитуры без перегрузки сопряжённых узлов.
Назначение
Ножницы являются одним из основных элементов поворотно-откидной системы ROTO. Они обеспечивают переход створки между режимами открывания, направляют её движение, удерживают верхнюю часть во время проветривания и передают усилие между верхней петлей, угловой передачей и запорным контуром.
В закрытом положении ножницы входят в общий контур запирания, а при переводе ручки в режим откидывания позволяют безопасно открыть верхнюю часть створки примерно на 45°. При поворотном открывании створка может открываться примерно на 90°, сохраняя правильную кинематику движения.
Применение
Изделие используется при изготовлении новых деревянных евроокон и дверей, ремонте оконной фурнитуры, восстановлении работоспособности поворотно-откидных створок, модернизации существующих оконных систем и замене изношенных элементов механизма открывания.
Ножницы устанавливаются только совместно с соответствующими элементами фурнитуры ROTO и подбираются с учетом серии установленной системы, размеров створки и конфигурации запорного контура.
Когда требуется замена
Замена ножниц необходима при механическом повреждении рычагов, появлении люфта в шарнирных соединениях, деформации направляющих элементов, нарушении работы верхней петлевой группы или невозможности перевести окно из поворотного режима в откидной.
Признаками износа также являются повышенное усилие при работе ручки, рывки во время открывания, неравномерное движение верхней части створки, перекос окна либо самопроизвольное изменение положения створки после открытия.
Эксплуатация неисправных ножниц приводит к увеличению нагрузки на верхнюю петлю, угловую передачу, средний запор и остальные элементы фурнитуры, что со временем может вызвать комплексный износ всего запорного контура.
Сценарии использования
Ножницы ROTO используются при плановом ремонте деревянных евроокон, восстановлении окон после длительной эксплуатации, модернизации старых серий фурнитуры, замене поврежденных деталей после неправильной эксплуатации и обслуживании коммерческих либо жилых объектов.
Во многих случаях замена производится без полной замены комплекта фурнитуры, однако при переходе между различными поколениями системы ROTO может потребоваться установка дополнительных совместимых элементов.
Технические характеристики
| Тип изделия | Поворотно-откидные ножницы |
| Назначение | Деревянные окна и двери |
| Производитель | ROTO |
| Смещение оси фурнитурного паза | 9 мм |
| Конструкция | Рамная часть + створочная шина |
| Подбор | По ширине створки по фальцу и серии фурнитуры |
Совместимость
Ножницы предназначены для деревянных оконных конструкций с фурнитурой ROTO. В карточке товара предусмотрен выбор серии, размерного диапазона и стороны управления, что позволяет подобрать механизм под конкретную конфигурацию окна.
Створочная шина имеет заводскую маркировку размерного диапазона. Например, обозначение 411–600 означает, что механизм рассчитан на створки с шириной по фальцу от 411 до 600 мм. Именно по этому размеру производится основной подбор ножниц.
После определения необходимого диапазона створочная шина подрезается по предусмотренной производителем зубчатой гребёнке, расположенной на её обратной стороне. Такая конструкция позволяет точно адаптировать механизм под фактический размер створки без нарушения работы ножниц.
Совместимость и ограничения
При выборе необходимо учитывать не только ширину створки, но и серию установленной фурнитуры. Несмотря на внешнее сходство, различные поколения ROTO имеют конструктивные отличия и не всегда являются взаимозаменяемыми.
Ножницы выпускаются для серий ROTO Compact, ROTO Centro, ROTO NT и ROTO NX. Каждая система имеет собственные особенности сопряжения с верхней петлей, средним запором и другими элементами запорного контура.
Для каких окон и дверей подходит
Ножницы предназначены для деревянных евроокон и балконных дверей, оснащённых поворотно-откидной фурнитурой ROTO со смещением оси фурнитурного паза 9 мм. Подходят для жилых домов, квартир, коммерческих зданий и административных объектов, где используются деревянные оконные системы европейского стандарта.
Конкретная модель подбирается по серии установленной фурнитуры, ширине створки по фальцу и стороне открывания. В карточке товара эти параметры выбираются отдельно, что позволяет подобрать ножницы под существующую комплектацию окна.
Преимущества
- обеспечивают стабильную работу поворотно-откидного механизма;
- передают движение между верхней петлей, угловой передачей и запорным контуром;
- створочная шина подрезается под необходимую ширину створки;
- размерный диапазон нанесён непосредственно на изделие, что упрощает подбор;
- состоят из двух сопрягаемых элементов — рамной части и створочной шины;
- выпускаются для различных поколений фурнитуры ROTO;
- позволяют восстановить штатную работу окна при замене изношенного механизма.
Как выбрать
Основным параметром является ширина створки по фальцу. Именно этот размер определяет диапазон ножниц. Например, маркировка 411–600 означает допустимую ширину створки по фальцу от 411 до 600 мм.
Вторым обязательным критерием является серия установленной фурнитуры. Перед покупкой необходимо определить, какая система установлена на окне: ROTO Compact, ROTO Centro, ROTO NT или ROTO NX.
Следующим этапом рекомендуется проверить установленный средний запор со стороны петель. В зависимости от комплектации он может иметь различное количество запорных цапф, поэтому совместимость ножниц оценивается не только по размерам, но и по конфигурации всего запорного контура.
Если окно относится к ранним поколениям фурнитуры, для установки новых ножниц может потребоваться замена дополнительных элементов системы. Именно поэтому подбор следует выполнять комплексно, а не только по внешнему виду механизма.
Практические рекомендации
Самая распространённая ошибка — подбор ножниц исключительно по их длине. На практике сначала определяется ширина створки по фальцу, затем серия установленной фурнитуры, после чего проверяется конфигурация среднего запора и верхней петлевой группы. Только после этого можно определить, подходит ли выбранная модель без дополнительных комплектующих.
Если окно оснащено старыми сериями ROTO Compact или переходными версиями ROTO Centro, перед заказом рекомендуется проверить возможность совместной работы новых ножниц с установленным средним запором. Во многих случаях замена только одного механизма не позволяет полностью восстановить работу поворотно-откидной системы.
Монтаж и использование
После установки необходимо проверить свободное перемещение всех подвижных соединений, правильность сопряжения рамной части со створочной шиной, работу верхней петли и отсутствие заклинивания при переводе ручки между режимами открывания.
Особое внимание рекомендуется уделить правильности соединения ножниц с угловой передачей и средним запором. Все элементы должны работать синхронно без рывков и повышенного усилия на ручке.
Обслуживание
Для сохранения ресурса механизма рекомендуется регулярно очищать ножницы от пыли и загрязнений, контролировать отсутствие люфтов, проверять крепления и своевременно обслуживать все подвижные соединения оконной фурнитуры.
При появлении повышенного усилия на ручке следует проверить не только сами ножницы, но и состояние угловой передачи, среднего запора, верхней петли и ответных элементов запорного контура.
Комплектация
- Створочная шина — 1 шт.
- Рамная часть — 1 шт.
FAQ
Как подобрать ножницы ROTO?
Основной параметр — ширина створки по фальцу. После этого определяется серия установленной фурнитуры и проверяется конфигурация остальных элементов запорного контура.
Что означает маркировка 411–600 на створочной шине?
Это размерный диапазон, для которого предназначены ножницы. В данном примере механизм рассчитан на створки с шириной по фальцу от 411 до 600 мм. Аналогично подбираются и остальные диапазоны.
Можно ли установить ножницы ROTO NX вместо ROTO NT?
Не всегда. Несмотря на схожую конструкцию, серии NT и NX отличаются исполнением петлевого кронштейна. Перед заменой необходимо проверить совместимость всей верхней петлевой группы и определить, потребуется ли замена дополнительных деталей.

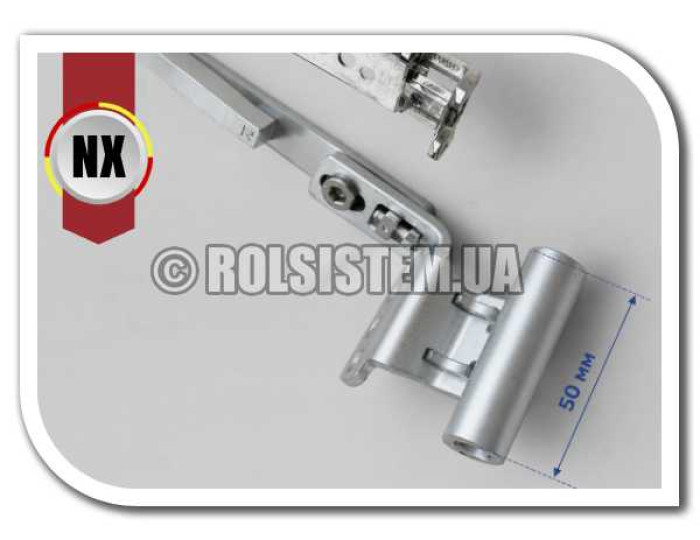

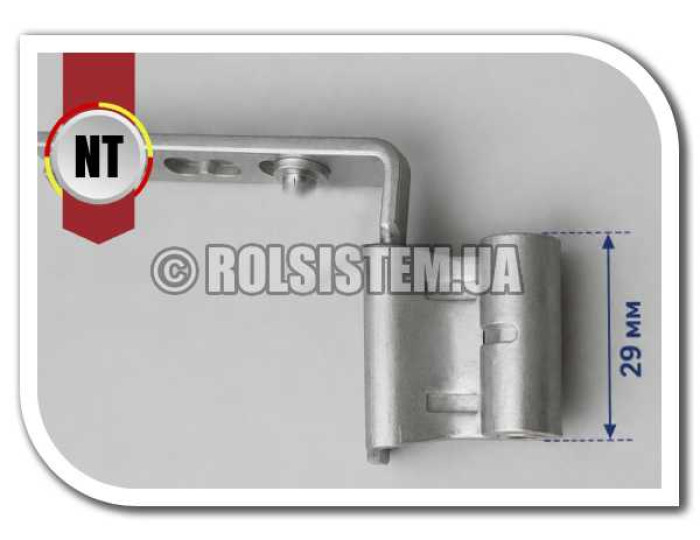

Чем отличаются ножницы ROTO NT и ROTO NX?
Основное конструктивное отличие — ширина петлевого кронштейна. У серии ROTO NT она составляет 28 мм, у серии ROTO NX — 50 мм. Посадочное место под фрезерование в деревяной створке остается одинаковым, однако сами элементы не всегда являются взаимозаменяемыми.
Почему недостаточно подобрать ножницы только по размеру?
Даже при совпадении размерного диапазона механизм может не подойти из-за различий между поколениями фурнитуры. Поэтому всегда необходимо учитывать серию установленной системы.
Когда требуется замена среднего запора?
При переходе со старых серий ROTO Compact и отдельных переходных моделей ROTO Centro на систему ROTO NT обычно требуется замена среднего запора со стороны петель. Для серии ROTO NX необходимость дополнительных комплектующих определяется после проверки установленной конфигурации фурнитуры.
Можно ли заменить только ножницы?
Да, если остальные элементы находятся в исправном состоянии и относятся к той же серии фурнитуры. При модернизации старых поколений системы может потребоваться комплексная замена нескольких сопряжённых деталей.
Инженерный вывод
Ножницы являются одним из ключевых элементов поворотно-откидной системы ROTO и определяют правильную кинематику движения верхней части створки. Их работа напрямую зависит от совместимости с верхней петлей, угловой передачей, средним запором и остальными элементами запорного контура.
Практика ремонта показывает, что большинство ошибок возникает при подборе механизма только по длине или внешнему виду. Для корректной замены необходимо учитывать сразу несколько параметров: ширину створки по фальцу, поколение фурнитуры, сторону открывания и конфигурацию среднего запора. Именно комплексный подбор позволяет избежать несовместимости деталей и сохранить штатную работу оконной системы.
При переходе между различными поколениями ROTO не следует рассматривать ножницы как отдельную деталь. В некоторых случаях они требуют замены сопряжённых элементов, поэтому предварительная диагностика всей фурнитуры позволяет избежать повторного ремонта и дополнительных затрат.
Купить ножницы ROTO для деревянных окон и дверей
Если окно перестало корректно работать в поворотно-откидном режиме, створка открывается с повышенным усилием или верхняя часть работает нестабильно, причиной может быть износ ножниц либо несовместимость ранее установленного механизма.
Правильно подобранные ножницы ROTO с учетом серии фурнитуры, ширины створки по фальцу и конфигурации запорного контура позволяют восстановить штатную работу окна без нарушения кинематики всей системы. При необходимости можно подобрать подходящую модификацию по размерному диапазону, стороне открывания и поколению фурнитуры.
