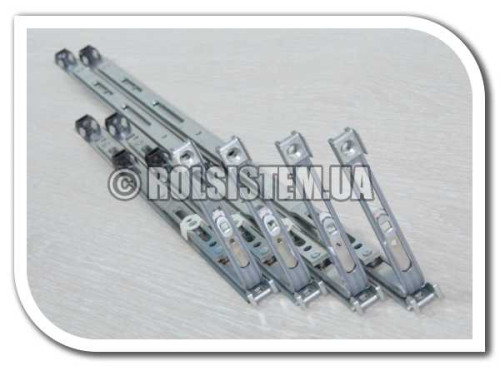

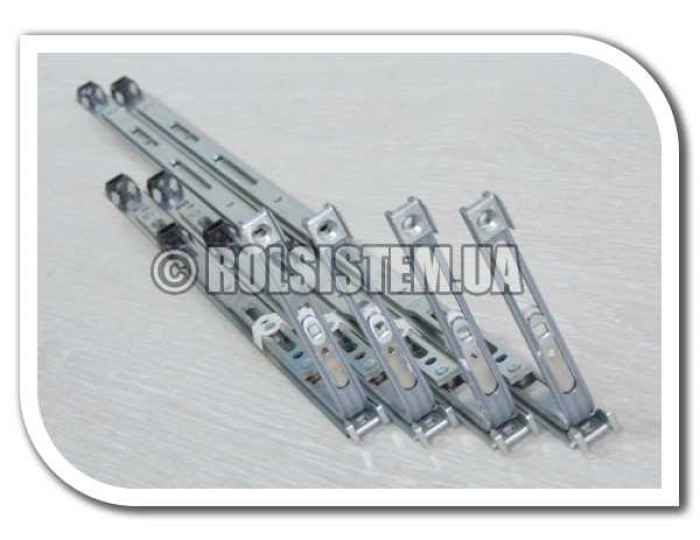

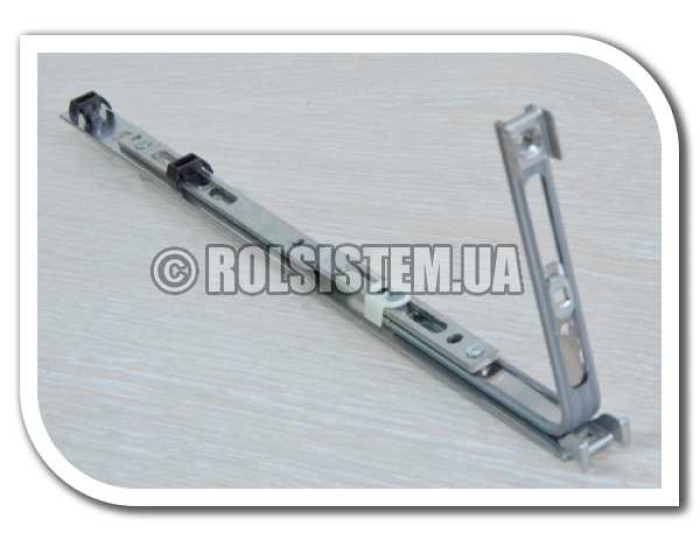

Середній запор MACO 1280 1VZ Multi Matic — фурнітурний елемент з однією запірною цапфою, призначений для формування додаткової точки фіксації та притиску стулки до рами.
Запор має відстань до запірної цапфи 520 мм та використовується в конфігураціях фурнітури MACO Multi Matic за відповідних розмірів стулки.
Призначення
MACO 1280 1VZ забезпечує додаткову точку замикання в середній зоні стулки. Під час переведення фурнітури в закрите положення запірна цапфа взаємодіє з відповідною частиною на рамі, формуючи додатковий контакт між стулкою та рамою.
Положення елемента визначається геометрією стулки та конфігурацією встановленої фурнітури, тому відстань до цапфи є одним із ключових параметрів під час підбору.
Застосування
Середній запор використовується на стулках із фурнітурою MACO Multi Matic, де потрібно розташувати додаткову точку замикання на відстані 520 мм від відповідного краю фурнітури.
При ширині стулки близько 1000 мм по фальцу елемент може встановлюватися в нижній частині стулки. Залежно від конфігурації він також може розташовуватися з боку верхньої петлі та сполучатися з ножицями.
Коли потрібна заміна
Заміна необхідна при механічному пошкодженні запора, деформації елемента або порушенні нормальної взаємодії запірної цапфи з відповідною частиною.
При несправності важливо визначити джерело проблеми: причиною неправильної роботи може бути не лише сам запор, а й сполучена ділянка фурнітури або відповідна частина на рамі.
Сценарії використання
- Заміна зношеного елемента — відновлення додаткової точки замикання в наявній системі.
- Ремонт стулки шириною близько 1000 мм — встановлення запора з відповідною відстанню до цапфи.
- Формування центральної точки замикання — застосування на стулках висотою від 1000 до 1200 мм за відповідної геометрії розташування фурнітури.
- Сполучення з верхньою частиною механізму — використання з боку верхньої петлі в конфігурації, де запор взаємодіє з ножицями.
Технічні характеристики
| Характеристика | Значення |
| Тип | Середній запор |
| Модель | 1280 1VZ |
| Фурнітурна система | MACO Multi Matic |
| Кількість запірних цапф | 1 |
| Відстань до запірної цапфи | 520 мм |
| Рекомендована ширина стулки по фальцу | Близько 1000 мм |
| Рекомендована висота стулки | Від 1000 до 1200 мм |
| Можливе положення | Нижня частина стулки або сторона верхньої петлі |
| Сполучення | З нижньою частиною фурнітури або з ножицями у відповідній конфігурації |
| Матеріал | Метал |
| Покриття | Антикорозійний захист |
Сумісність
MACO 1280 1VZ призначений для фурнітури MACO Multi Matic. Конкретне положення деталі залежить від розмірів стулки та ділянки механізму, з якою має з'єднуватися запор.
З фурнітурою старої серії MACO Multi Trend цей елемент не сполучається та не може використовуватися як сумісна заміна.
Сумісність та обмеження
Під час підбору необхідно враховувати не лише назву системи, а й відстань до запірної цапфи. Для цієї моделі вона становить 520 мм, тому встановлення іншого елемента з іншим положенням цапфи може порушити геометрію замикання.
Рекомендації щодо стулок близько 1000 мм по фальцу та висотою від 1000 до 1200 мм стосуються зазначених сценаріїв застосування та не є універсальними межами сумісності.
Для яких вікон підходить
Запор призначений для віконних стулок із фурнітурою MACO Multi Matic, у яких конструкція механізму передбачає встановлення середнього запірного елемента з відстанню до цапфи 520 мм.
При висоті стулки близько 1000 мм запірна цапфа може розташовуватися в центральній зоні між верхньою та нижньою петлями. Для стулок висотою до 1200 мм положення елемента визначається конкретною конфігурацією фурнітури.
Переваги
- Відстань до цапфи 520 мм дозволяє підібрати елемент під конкретну геометрію стулки.
- Одна запірна цапфа формує окрему точку взаємодії з відповідною частиною.
- Кілька варіантів розташування дозволяють використовувати деталь у нижній зоні або з боку верхньої петлі за відповідної конфігурації.
- Сумісність з MACO Multi Matic дозволяє зберегти встановлену фурнітурну систему за правильного підбору елемента.
Як вибрати
Основними параметрами під час підбору є позначення 1280 1VZ, система MACO Multi Matic та відстань до запірної цапфи 520 мм.
Також необхідно зіставити розміри стулки та передбачуване положення елемента. Для стулки шириною близько 1000 мм по фальцу слід перевірити, чи відповідає обрана конфігурація нижній частині механізму.
Якщо запор планується встановлювати з боку верхньої петлі, необхідно додатково перевірити можливість його сполучення з ножицями. Неправильний вибір положення може призвести до невідповідності робочих елементів фурнітури.
Практичні рекомендації
Перед замовленням зіставте маркування старого елемента з позначенням 1280 1VZ та виміряйте відстань до запірної цапфи. Для цієї моделі орієнтиром є розмір 520 мм.
Якщо деталь встановлюється на стулці близько 1000 мм по фальцу, визначте, в якій частині механізму вона має знаходитися — у нижній зоні чи з боку верхньої петлі. У другому випадку обов'язково враховуйте сполучення з ножицями.
Монтаж та використання
Перед встановленням необхідно перевірити посадкове місце, відповідність положення запора конфігурації фурнітури та можливість вільного переміщення запірної цапфи.
Після встановлення слід перевірити взаємодію цапфи з відповідною частиною під час закривання стулки. Якщо елемент встановлюється з боку верхньої петлі, додатково контролюють його сполучення з ножицями.
Обслуговування
Під час обслуговування перевіряють стан корпусу запора, запірної цапфи та сполучених елементів. У разі появи опору, люфту або порушення положення точки замикання необхідно визначити причину до проведення регулювання.
Особливу увагу слід приділяти відповідності положення цапфи відповідній частині та збереженню правильної геометрії роботи фурнітури.
Комплектація
- Середній запор MACO 1280 1VZ Multi Matic — 1 шт.
FAQ
Що означає 1280 1VZ?
Це позначення моделі середнього запора з однією запірною цапфою для системи MACO Multi Matic.
Яка відстань до запірної цапфи?
Для моделі 1280 1VZ відстань до запірної цапфи становить 520 мм.
Для якої ширини стулки рекомендується цей запор?
Один із зазначених сценаріїв — стулка шириною близько 1000 мм по фальцу. Під час підбору необхідно враховувати фактичну конфігурацію встановленої фурнітури.
Для якої висоти стулки може використовуватися цей елемент?
Рекомендації передбачають стулки висотою від 1000 до 1200 мм. При висоті близько 1000 мм запірна цапфа може розташовуватися в центральній зоні між петлями.
Чи можна встановити MACO 1280 1VZ на Multi Trend?
Ні. Цей елемент призначений для MACO Multi Matic і не сполучається зі старою фурнітурою MACO Multi Trend.
Чи можна встановити запор з боку верхньої петлі?
Так, така конфігурація можлива, якщо конструкція встановленої фурнітури передбачає сполучення елемента з ножицями.
Що перевірити перед покупкою?
Необхідно перевірити систему фурнітури, маркування запора, відстань 520 мм до цапфи, розміри стулки та передбачуване положення елемента.
Інформаційний блок
MACO 1280 1VZ призначений виключно для конфігурацій фурнітури MACO Multi Matic. Стара система MACO Multi Trend не забезпечує необхідного сполучення з цим елементом.
Інженерний висновок
Середній запор MACO 1280 1VZ формує додаткову точку замикання в зоні, що визначається розміром 520 мм до цапфи. Під час його вибору важливо враховувати не лише розміри стулки, а й конкретне положення елемента у фурнітурному ланцюзі — у нижній частині або з боку верхньої петлі зі сполученням із ножицями.
Замовлення та консультація
Під час вибору середнього запора MACO 1280 1VZ Multi Matic необхідно перевірити маркування, систему фурнітури, відстань 520 мм до запірної цапфи та розміри стулки. Якщо потрібно підібрати елемент для конкретної конфігурації, важливо також врахувати його передбачуване положення та сполучення з іншими ділянками механізму.
