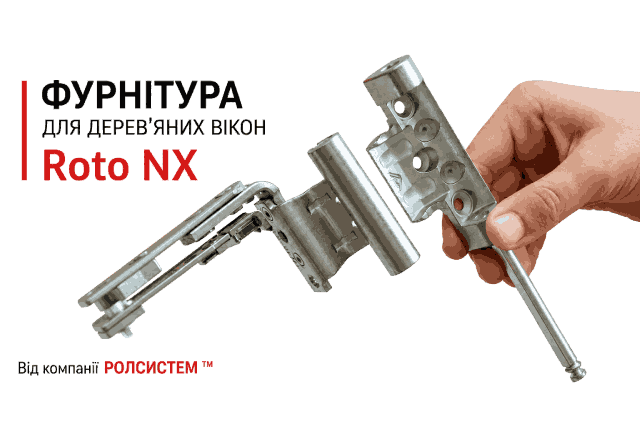

Верхня петля ROTO NX для дерев'яних вікон — елемент верхнього петельного вузла, призначений для встановлення на дерев'яні віконні конструкції з фурнітурою серії ROTO NX. Петля фіксує верхню частину стулки та забезпечує спільну роботу з ножицями при поворотному та поворотно-відкидному відкриванні.
Конструкція розрахована на встановлення в попередньо відфрезероване посадкове місце та постачається в комплекті зі штифтом. Декоративні накладки купуються окремо.
Призначення
Верхня петля утворює верхню опору стулки та слугує точкою з'єднання ножиць зі стулкою. Під час відкривання вікна вона сприймає частину навантаження, утримує стулку в заданому положенні та забезпечує правильну кінематику роботи поворотно-відкидного механізму.
Застосування
Використовується під час виготовлення нових дерев'яних вікон, ремонту верхнього петельного вузла, заміни пошкодженої петлі та відновлення працездатності вікон із фурнітурою ROTO NX.
Коли потрібна заміна
Заміна необхідна при деформації корпусу петлі, пошкодженні посадкового місця, збільшенні люфту, зношенні отвору під штифт або порушенні фіксації ножиць.
Експлуатація пошкодженої петлі може призвести до перекосу стулки, збільшення навантаження на ножиці та погіршення роботи всієї віконної фурнітури.
Сценарії використання
Петля застосовується під час капітального ремонту дерев'яних вікон, відновлення верхнього петельного вузла після механічного пошкодження, заміни зношених деталей та модернізації вікон, оснащених системою ROTO NX.
Технічні характеристики
| Характеристика | Значення |
| Тип виробу | Верхня петля |
| Виробник | ROTO |
| Серія | NX |
| Призначення | Для дерев'яних вікон |
| Висота | 72 мм |
| Ширина | 26 мм |
| Тип встановлення | Під фрезерування |
| Діаметр фрези | 32 мм |
| Профіль | 12/18 |
| Посадка кронштейна ножиць | 51,5 мм |
Сумісність
Петля призначена виключно для дерев'яних вікон, обладнаних фурнітурою серії ROTO NX. Розмір посадкового місця розрахований на з'єднання з ножицями цієї серії.
Сумісність та обмеження
Петля несумісна з ножицями серії ROTO NT. Посадкове місце кронштейна ножиць у серії NT становить 29 мм, тоді як у серії NX — 51,5 мм. З цієї причини ножиці ROTO NX неможливо встановити на верхню петлю ROTO NT без повної заміни відповідних елементів верхнього вузла.
Для яких вікон підходить
Призначена для дерев'яних поворотних і поворотно-відкидних вікон, оснащених фурнітурою ROTO NX з профілем 12/18.
Технічні особливості
Петля встановлюється лише в підготовлене посадкове місце, виконане фрезою діаметром 32 мм. Під час ремонту рекомендується попередньо перевірити відповідність серії встановленої фурнітури, оскільки елементи ROTO NX і ROTO NT мають різну геометрію з'єднання з ножицями.
Переваги
- Точна посадка під дерев'яний профіль 12/18.
- З'єднання з ножицями серії ROTO NX без додаткових перехідників.
- Встановлення під стандартне фрезерування діаметром 32 мм.
- Надійна фіксація верхньої частини стулки.
- Правильний розподіл навантаження на верхній петельний вузол.
- Постачається зі штифтом для монтажу.
Як вибрати
Перед покупкою необхідно визначити серію встановленої фурнітури. Якщо вікно оснащене системою ROTO NT, ця петля не підійде через відмінності розмірів посадкового місця під ножиці. Також рекомендується перевірити розміри наявної петлі та відповідність профілю 12/18.
Практичні рекомендації
Перед заміною верхньої петлі обов'язково виміряйте відстань посадки кронштейна ножиць. Якщо встановлений розмір близько 29 мм, вікно оснащене системою ROTO NT, і ця петля не підійде. При розмірі 51,5 мм використовується серія ROTO NX. Перевірка цього параметра дозволяє уникнути придбання несумісних деталей і повторного демонтажу стулки.
Монтаж і використання
Перед встановленням необхідно перевірити стан посадкового місця, відсутність пошкоджень деревини та правильність виконаного фрезерування. Після монтажу слід переконатися, що штифт повністю встановлений, з'єднання ножиць із петлею не має люфту, а стулка вільно відкривається та переводиться у відкидний режим без заїдань.
Обслуговування
Під час планового обслуговування рекомендується очищати петельний вузол від забруднень, контролювати відсутність люфту штифта, перевіряти стан з'єднання з ножицями та своєчасно виконувати змащування елементів фурнітури відповідно до рекомендацій виробника.
Комплектація
- Верхня петля ROTO NX — 1 шт.
- Штифт — 1 шт.
* Декоративні накладки до комплекту постачання не входять і купуються окремо.
FAQ
Для якої фурнітури підходить ця петля?
Петля призначена виключно для дерев'яних вікон із фурнітурою серії ROTO NX.
Чи можна встановити її замість петлі ROTO NT?
Ні. Серії ROTO NX і ROTO NT мають різні розміри посадкового місця під кронштейн ножиць, тому деталі між собою несумісні.
Чому не можна встановити ножиці ROTO NX на петлю ROTO NT?
Розмір посадки кронштейна ножиць у серії NT становить близько 29 мм, а у серії NX — 51,5 мм. Через відмінності геометрії з'єднання неможливе.
Що входить до комплекту?
До комплекту входять верхня петля та з'єднувальний штифт. Декоративні накладки купуються окремо.
Під яку фрезу виконується підготовка посадкового місця?
Петля встановлюється в посадкове місце, виконане фрезою діаметром 32 мм.
Інженерний висновок
Верхня петля є несучим елементом верхнього петельного вузла та безпосередньо впливає на правильну роботу ножиць, розподіл навантаження на стулку та стабільність поворотно-відкидного механізму. Навіть незначна невідповідність розмірів з'єднання унеможливлює коректну роботу фурнітури.
Саме тому під час ремонту дерев'яних вікон необхідно підбирати верхню петлю за серією фурнітури, а не лише за зовнішнім виглядом. Для системи ROTO NX критично важливим параметром є посадка кронштейна ножиць 51,5 мм, яка повністю відрізняється від попередньої серії ROTO NT.
Купити верхню петлю ROTO NX для дерев'яних вікон
Якщо верхня петля отримала механічні пошкодження, з'явився люфт або потрібно відновити працездатність верхнього петельного вузла, заміна оригінальної деталі дозволяє відновити правильну роботу поворотно-відкидного механізму. Перед оформленням замовлення рекомендується переконатися у сумісності встановленої серії фурнітури та перевірити розміри наявної петлі.
Верхня петля ROTO NX постачається зі штифтом і призначена для встановлення на дерев'яні вікна з фурнітурою серії ROTO NX. За потреби декоративні накладки можна придбати окремо.
