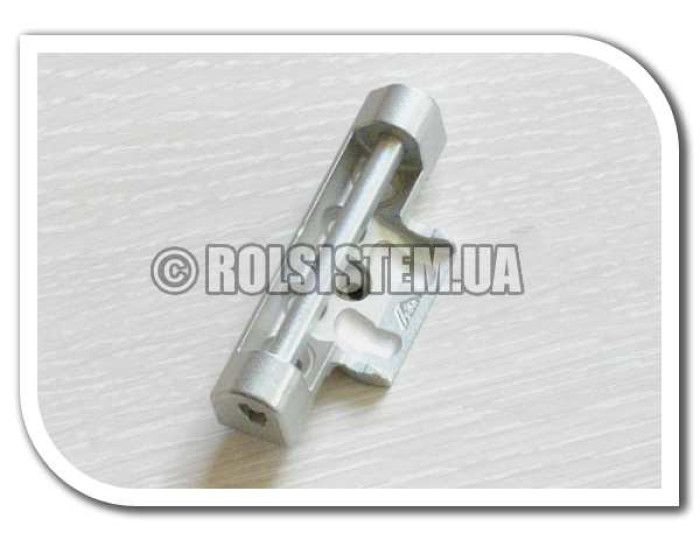

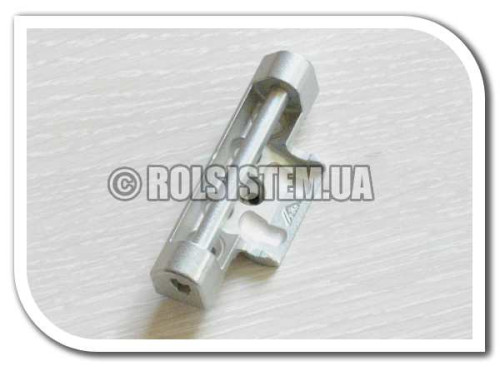

Верхняя петля ROTO NX для деревянных окон — элемент верхнего петлевого узла, предназначенный для установки на деревянные оконные конструкции с фурнитурой серии ROTO NX. Петля фиксирует верхнюю часть створки и обеспечивает совместную работу с ножницами при поворотном и поворотно-откидном открывании.
Конструкция рассчитана на установку в предварительно отфрезерованное посадочное место и поставляется в комплекте со штифтом. Декоративные накладки приобретаются отдельно.
Назначение
Верхняя петля образует верхнюю опору створки и служит точкой соединения ножниц со створкой. Во время открывания окна она воспринимает часть нагрузки, удерживает створку в заданном положении и обеспечивает правильную кинематику работы поворотно-откидного механизма.
Применение
Используется при изготовлении новых деревянных окон, ремонте верхнего петлевого узла, замене поврежденной петли и восстановлении работоспособности окон с фурнитурой ROTO NX.
Когда требуется замена
Замена необходима при деформации корпуса петли, повреждении посадочного места, увеличении люфта, износе отверстия под штифт или нарушении фиксации ножниц.
Эксплуатация поврежденной петли может привести к перекосу створки, увеличению нагрузки на ножницы и ухудшению работы всей оконной фурнитуры.
Сценарии использования
Петля применяется при капитальном ремонте деревянных окон, восстановлении верхнего петлевого узла после механического повреждения, замене изношенных деталей и модернизации окон, оснащенных системой ROTO NX.
Технические характеристики
| Характеристика | Значение |
| Тип изделия | Верхняя петля |
| Производитель | ROTO |
| Серия | NX |
| Назначение | Для деревянных окон |
| Высота | 72 мм |
| Ширина | 26 мм |
| Тип установки | Под фрезерование |
| Диаметр фрезы | 32 мм |
| Профиль | 12/18 |
| Посадка кронштейна ножниц | 51,5 мм |
Совместимость
Петля предназначена исключительно для деревянных окон, оборудованных фурнитурой серии ROTO NX. Размер посадочного места рассчитан на соединение с ножницами данной серии.
Совместимость и ограничения
Петля несовместима с ножницами серии ROTO NT. Посадочное место кронштейна ножниц у серии NT составляет 29 мм, тогда как у серии NX — 51,5 мм. По этой причине ножницы ROTO NX невозможно установить на верхнюю петлю ROTO NT без полной замены соответствующих элементов верхнего узла.
Для каких окон подходит
Предназначена для деревянных поворотных и поворотно-откидных окон, оснащенных фурнитурой ROTO NX с профилем 12/18.
Технические особенности
Петля устанавливается только в подготовленное посадочное место, выполненное фрезой диаметром 32 мм. При ремонте рекомендуется предварительно проверить соответствие серии установленной фурнитуры, поскольку элементы ROTO NX и ROTO NT имеют различную геометрию соединения с ножницами.
Преимущества
- Точная посадка под деревянный профиль 12/18.
- Соединение с ножницами серии ROTO NX без дополнительных переходников.
- Установка под стандартное фрезерование диаметром 32 мм.
- Надежная фиксация верхней части створки.
- Правильное распределение нагрузки на верхний петлевой узел.
- Поставка со штифтом для монтажа.
Как выбрать
Перед покупкой необходимо определить серию установленной фурнитуры. Если окно оснащено системой ROTO NT, данная петля не подойдет из-за различий размеров посадочного места под ножницы. Также рекомендуется проверить размеры существующей петли и соответствие профиля 12/18.
Практические рекомендации
Перед заменой верхней петли обязательно измерьте расстояние посадки кронштейна ножниц. Если установлен размер около 29 мм, окно оснащено системой ROTO NT, и данная петля не подойдет. При размере 51,5 мм используется серия ROTO NX. Проверка этого параметра позволяет избежать покупки несовместимых деталей и повторного демонтажа створки.
Монтаж и использование
Перед установкой необходимо проверить состояние посадочного места, отсутствие повреждений древесины и правильность выполненного фрезерования. После монтажа следует убедиться, что штифт полностью установлен, соединение ножниц с петлей не имеет люфта, а створка свободно открывается и переводится в откидной режим без заеданий.
Обслуживание
Во время планового обслуживания рекомендуется очищать петлевой узел от загрязнений, контролировать отсутствие люфта штифта, проверять состояние соединения с ножницами и своевременно выполнять смазку элементов фурнитуры в соответствии с рекомендациями производителя.
Комплектация
- Верхняя петля ROTO NX — 1 шт.
- Штифт — 1 шт.
* Декоративные накладки в комплект поставки не входят и приобретаются отдельно.
FAQ
Для какой фурнитуры подходит эта петля?
Петля предназначена исключительно для деревянных окон с фурнитурой серии ROTO NX.
Можно ли установить ее вместо петли ROTO NT?
Нет. Серии ROTO NX и ROTO NT имеют разные размеры посадочного места под кронштейн ножниц, поэтому детали между собой несовместимы.
Почему нельзя установить ножницы ROTO NX на петлю ROTO NT?
Размер посадки кронштейна ножниц у серии NT составляет около 29 мм, а у серии NX — 51,5 мм. Из-за различий геометрии соединение невозможно.
Что входит в комплект?
В комплект входят верхняя петля и соединительный штифт. Декоративные накладки приобретаются отдельно.
Под какую фрезу выполняется подготовка посадочного места?
Петля устанавливается в посадочное место, выполненное фрезой диаметром 32 мм.
Инженерный вывод
Верхняя петля является несущим элементом верхнего петлевого узла и напрямую влияет на правильную работу ножниц, распределение нагрузки на створку и стабильность поворотно-откидного механизма. Даже небольшое несоответствие размеров соединения делает невозможной корректную работу фурнитуры.
Именно поэтому при ремонте деревянных окон необходимо подбирать верхнюю петлю по серии фурнитуры, а не только по внешнему виду. Для системы ROTO NX критически важным параметром является посадка кронштейна ножниц 51,5 мм, которая полностью отличается от предыдущей серии ROTO NT.
Купить верхнюю петлю ROTO NX для деревянных окон
Если верхняя петля получила механические повреждения, появился люфт или требуется восстановить работоспособность верхнего петлевого узла, замена оригинальной детали позволяет вернуть правильную работу поворотно-откидного механизма. Перед оформлением заказа рекомендуется убедиться в совместимости установленной серии фурнитуры и проверить размеры существующей петли.
Верхняя петля ROTO NX поставляется со штифтом и предназначена для установки на деревянные окна с фурнитурой серии ROTO NX. При необходимости декоративные накладки можно приобрести отдельно.
