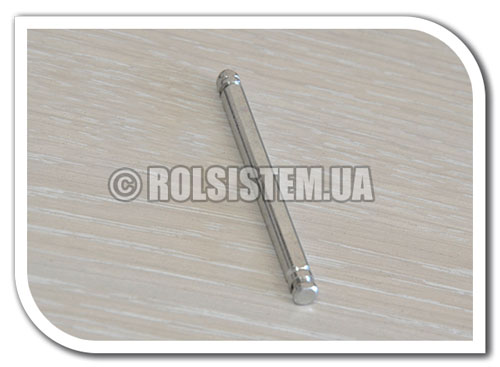

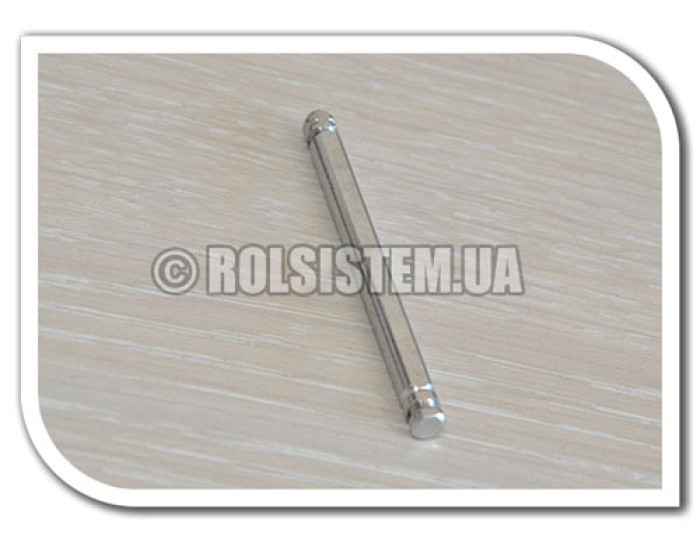

Штифт MACO 94491 — соединительный элемент верхней петли для пластиковой оконной фурнитуры MACO. Используется для соединения рамной опоры MACO 52480 с ножничной петлей и обеспечивает надежную фиксацию шарнирного соединения.
Конструкция штифта имеет специальные пазы и выступы, которые взаимодействуют с пружинными фиксаторами верхней петли, исключая самопроизвольное выпадение во время эксплуатации окна.
Назначение
Штифт предназначен для соединения рамной опоры MACO 52480 с ножничной петлей MACO, образуя верхний шарнир оконной створки. После установки он фиксирует обе детали в рабочем положении и обеспечивает свободное вращение шарнирного узла.
Применение
Используется при сборке новой фурнитуры, ремонте пластиковых окон, замене изношенного штифта или восстановлении работоспособности верхней петли после обслуживания.
Когда требуется замена
Замена необходима при деформации штифта, повреждении фиксирующих канавок, механическом износе или появлении люфта в верхнем шарнирном соединении. Использование поврежденного штифта может привести к нестабильной работе верхней петли и нарушению положения створки.
Сценарии использования
Штифт применяется при ремонте верхней петли пластикового окна, замене рамной опоры, замене ножничной петли или полном восстановлении верхнего петлевого узла фурнитуры MACO.
Технические характеристики
| Характеристика | Значение |
| Тип изделия | Соединительный штифт верхней петли |
| Производитель | MACO |
| Артикул | 94491 |
| Длина | 72 мм |
| Назначение | Соединение рамной опоры и ножничной петли |
| Совместимая рамная опора | MACO 52480 |
| Совместимые ножницы | MACO 12/20-9 52487, MACO 12/20-13 52486 |
| Тип фиксации | Пружинными скобами верхней петли |
Совместимость
Штифт совместим исключительно с рамной опорой MACO 52480 и ножничными петлями MACO 12/20-9 52487 и MACO 12/20-13 52486. Все размеры, выступы и фиксирующие канавки выполнены специально под данные элементы.
Совместимость и ограничения
Штифт предназначен только для верхних петель MACO пластиковых окон. Использование с петлями других производителей или иных серий невозможно, поскольку профиль штифта, расположение канавок и форма посадки не совпадают.
Для каких окон подходит
Подходит для пластиковых окон, оборудованных верхними петлями MACO с рамной опорой 52480 и совместимыми ножничными петлями серии Multi.
Технические особенности
Сечение штифта выполнено в форме полумесяца. Такая конфигурация обеспечивает правильную ориентацию при установке и исключает неправильную сборку шарнирного соединения. После монтажа пружинные скобы верхней петли защелкиваются в специальных канавках штифта и надежно удерживают его от выпадения.
Преимущества
- Оригинальная геометрия MACO.
- Точная совместимость с рамной опорой 52480.
- Надежная фиксация пружинными скобами.
- Устойчивое соединение верхнего шарнирного узла.
- Исключает самопроизвольное выпадение после установки.
- Простая замена при обслуживании оконной фурнитуры.
Как выбрать
Перед покупкой необходимо проверить артикул рамной опоры и ножничной петли. Если установлена рамная опора MACO 52480 и ножницы MACO 12/20-9 52487 либо 12/20-13 52486, используется именно штифт MACO 94491. Установка других штифтов не обеспечит правильную фиксацию соединения.
Практические рекомендации
Перед окончательной сборкой убедитесь, что штифт полностью вошел в посадочное место, а обе пружинные скобы защелкнулись в фиксирующих канавках. После сборки проверьте свободное перемещение верхней петли без люфта.
Монтаж и использование
Во время установки необходимо совместить рамную опору и ножничную петлю, после чего установить штифт до полной фиксации. После монтажа рекомендуется проверить надежность удержания штифта и правильную работу верхнего шарнирного соединения.
Обслуживание
При обслуживании окон рекомендуется контролировать отсутствие механических повреждений штифта, состояние фиксирующих канавок и надежность удержания пружинными скобами.
Комплектация
- Штифт MACO 94491 — 1 шт.
FAQ
Для чего предназначен штифт MACO 94491?
Он соединяет рамную опору MACO 52480 с ножничной петлей, образуя верхний шарнир пластикового окна.
Подходит ли штифт к петлям других производителей?
Нет. Он разработан исключительно для совместимых верхних петель MACO.
С какими ножничными петлями совместим штифт?
С моделями MACO 12/20-9 52487 и MACO 12/20-13 52486.
Почему штифт имеет специальную форму?
Форма сечения и фиксирующие канавки обеспечивают правильную установку и надежную фиксацию пружинными скобами верхней петли.
Можно ли использовать штифт повторно?
Если отсутствуют повреждения, деформация и износ фиксирующих элементов, повторная установка возможна после проверки его состояния.
Инженерный вывод
Несмотря на небольшие размеры, штифт является ключевым элементом верхнего шарнирного соединения. Именно он обеспечивает совместную работу рамной опоры и ножничной петли, сохраняя правильную кинематику открывания створки.
Оригинальная геометрия MACO исключает взаимозаменяемость с другими системами, поэтому при ремонте рекомендуется использовать только совместимый штифт MACO 94491.
Купить штифт MACO 94491 для верхней петли пластикового окна
Если верхняя петля пластикового окна требует ремонта или восстановления, штифт MACO 94491 обеспечит правильное соединение рамной опоры MACO 52480 с совместимой ножничной петлей. Использование оригинального соединительного элемента позволяет сохранить надежную работу верхнего шарнирного узла и корректную работу оконной фурнитуры.
