Трёхфункциональный микролифт TFE Winkhaus — элемент оконной и балконной дверной фурнитуры, который устанавливается на засов и объединяет три функции: блокиратор ошибочного открывания, приподниматель створки и балконная защёлка.
Механизм поставляется в среднем положении рычага. Перед монтажом наклоном рычага задаётся левое или правое направление работы в соответствии с конструкцией установленной фурнитуры Winkhaus.
Назначение
TFE Winkhaus предназначен для совместимой оконной и балконной дверной фурнитуры. Механизм предотвращает ошибочное управление створкой, помогает при её закрывании и обеспечивает фиксацию балконной двери в закрытом положении.
Элемент устанавливается на засов и взаимодействует с ответной планкой. Конструкция предусматривает регулировку усилия открывания защёлки и корректировку положения створки по высоте в пределах ±3 мм.
Применение
Трёхфункциональный микролифт используется в оконных и балконных дверных конструкциях с совместимой системой фурнитуры.
- Для предотвращения ошибочного поворота ручки при открытой или откинутой створке.
- Для поддержки и приподнимания створки при закрывании.
- Для удержания балконной двери в закрытом положении.
- Для регулировки усилия открывания балконной защёлки.
- Для корректировки положения створки по высоте в пределах ±3 мм.
Три функции TFE Winkhaus
Блокиратор ошибочного открывания
В режиме блокиратора ошибочного открывания механизм взаимодействует с упором в ответной планке и предотвращает ошибочный поворот оконной ручки. Это исключает попытку перевести фурнитуру в режим откидывания при открытой створке.
Приподниматель створки
Как приподниматель створки микролифт помогает поднять створку при закрывании и поддерживает её в закрытом положении. Функция особенно актуальна при провисании створки по диагонали и необходимости облегчить её закрывание.
Балконная защёлка
В соответствующем положении TFE Winkhaus работает как балконная защёлка: при закрывании двери механизм защёлкивается и удерживает её в закрытом положении без фиксации основной ручкой.
Технические характеристики
| Характеристика | Значение |
| Тип | Трёхфункциональный микролифт |
| Производитель | Winkhaus |
| Модель | TFE |
| Функции | Блокиратор ошибочного открывания, приподниматель створки, балконная защёлка |
| Положение рычага при поставке | Среднее |
| Направление работы | Левое или правое |
| Длина в закрытом положении | 87 мм |
| Ширина | 16 мм |
| Регулировка высоты створки | ±3 мм |
| Установка | На засов |
Совместимость и ограничения
TFE Winkhaus устанавливается на засов совместимой оконной или дверной фурнитуры и работает во взаимодействии с ответной планкой.
Перед установкой необходимо проверить соответствие элемента установленной системе фурнитуры, конструкции засова и ответной планке. Для корректной работы блокиратора важно правильное положение элементов в ответной планке.
Механизм предназначен для совместимых систем оконной фурнитуры Winkhaus. Направление работы определяется наклоном рычага, поэтому перед монтажом необходимо выбрать левое или правое исполнение в соответствии с конструкцией фурнитуры.
Как выбрать
Перед покупкой трёхфункционального микролифта TFE Winkhaus необходимо сопоставить новый элемент с установленной фурнитурой.
- Проверьте конструкцию и посадочное место засова.
- Убедитесь в совместимости с ответной планкой.
- Сравните размеры: 87 мм в закрытом положении и 16 мм по ширине.
- Определите требуемое направление работы — левое или правое.
- Учитывайте конструкцию установленной оконной или балконной дверной фурнитуры.
При подборе замены желательно сравнить не только размеры, но и конструкцию установленного механизма, положение засова и принцип его взаимодействия с ответной планкой.
Монтаж и использование

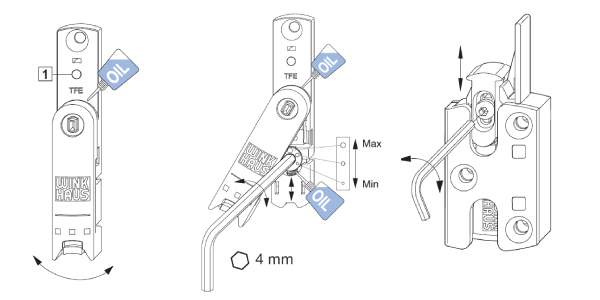

Для установки TFE Winkhaus на засов элемент закрепляется шурупом. Штифт необходимо вкручивать до упора в предусмотренное положение.
Механизм поставляется в среднем положении рычага. Перед фиксацией необходимо определить направление работы и выполнить соответствующий наклон рычага. После установки на створке механизм активируется при взаимодействии с элементами ответной планки.
После монтажа следует проверить взаимодействие TFE с ответной планкой и работу всех предусмотренных функций: блокиратора, приподнимателя створки и балконной защёлки.
Регулировка
Усилие открывания балконной защёлки регулируется шестигранным ключом. Это позволяет настроить усилие, необходимое для открывания балконной двери.
Высота створки регулируется в пределах ±3 мм с помощью адаптера, устанавливаемого в ответную планку.
TFE Winkhaus необходимо устанавливать с учётом положения засова и ответной планки. После монтажа или регулировки проверьте работу механизма во всех предусмотренных режимах и убедитесь в корректном взаимодействии элементов фурнитуры.
Обслуживание
Места смазки механизма необходимо обслуживать несколькими каплями масла, не содержащего смол и перекиси.
При обслуживании следует контролировать состояние TFE Winkhaus, плавность работы и правильность взаимодействия с ответной планкой и зацепом DFE-TFE.
После регулировки оконной или дверной фурнитуры необходимо проверить положение элементов в ответной планке и работу механизма.
Комплектация
Трёхфункциональный микролифт TFE Winkhaus — 1 шт.
FAQ
Что такое трёхфункциональный микролифт TFE Winkhaus?
Это элемент оконной и балконной дверной фурнитуры, объединяющий функции блокиратора ошибочного открывания, приподнимателя створки и балконной защёлки.
В каком положении поставляется TFE Winkhaus?
Элемент поставляется в среднем положении рычага. Перед монтажом наклоном рычага определяется левое или правое направление работы.
Как TFE Winkhaus предотвращает ошибочное открывание?
Механизм взаимодействует с упором в ответной планке и предотвращает ошибочный поворот ручки при открытой или откинутой створке.
Как работает приподниматель створки?
Механизм помогает приподнять створку при закрывании и поддерживает её в закрытом положении, облегчая работу фурнитуры при провисании створки.
Можно ли использовать TFE Winkhaus как балконную защёлку?
Да. В соответствующем положении механизм работает как балконная защёлка: при закрывании двери он защёлкивается и удерживает её в закрытом положении.
Как регулируется усилие открывания?
Усилие открывания в режиме балконной защёлки регулируется шестигранным ключом.
На сколько регулируется высота створки?
Высоту створки можно регулировать в пределах ±3 мм с помощью адаптера, который устанавливается в ответную планку.
Чем смазывать TFE Winkhaus?
Для предусмотренных мест смазки используется масло без содержания смол и перекиси. Достаточно нанести несколько капель.
Экспертное мнение
TFE Winkhaus объединяет несколько функций в одном элементе фурнитуры, поэтому при подборе важно учитывать не только размеры, но и совместимость с засовом и ответной планкой.
Для корректной работы механизма имеет значение правильное направление рычага, положение ответных элементов и настройка фурнитуры после монтажа.
Купить трёхфункциональный микролифт TFE Winkhaus
Трёхфункциональный микролифт TFE Winkhaus предназначен для совместимой оконной и балконной дверной фурнитуры. Перед заказом проверьте установленный засов, ответную планку, размеры элемента и необходимое направление работы.
Если самостоятельно определить совместимость сложно, предоставьте информацию о фурнитуре или фотографии установленного элемента — специалист ROLSISTEM™ поможет подобрать подходящий вариант.
