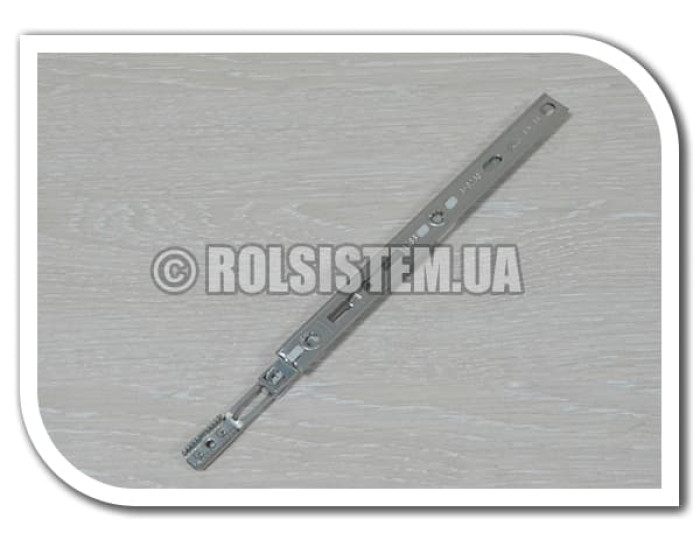

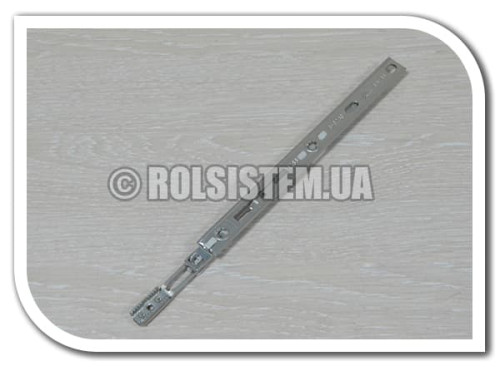

Удлинитель Gr.330 ROTO NT предназначен для увеличения длины соединения между элементами фурнитуры ROTO NT при сборке оконной системы.
Изделие используется как промежуточный элемент, позволяющий соединить привод, угловую передачу и другие механизмы, если стандартной длины фурнитуры недостаточно для размеров створки.
Назначение
Удлинитель компенсирует недостаточную длину между сопрягаемыми элементами фурнитуры. Он передает движение между механизмами и обеспечивает их совместную работу без изменения принципа действия всей оконной системы.
Применение
Изделие применяется при изготовлении пластиковых окон нестандартных размеров, ремонте фурнитуры, замене поврежденного удлинителя и модернизации существующих оконных конструкций на базе системы ROTO NT.
Когда требуется замена
Замена необходима при деформации профиля удлинителя, повреждении соединительных элементов или появлении нарушений передачи движения между механизмами. Использование поврежденной детали может привести к неправильной работе всей обвязки створки.
Сценарии использования
Удлинитель используется при увеличении высоты или ширины створки, подборе фурнитуры для нестандартных окон, соединении привода с угловой передачей и восстановлении штатной работы оконного механизма после ремонта.
Технические характеристики
| Параметр | Значение |
| Тип | Удлинитель фурнитуры |
| Группа | Gr.330 |
| Система фурнитуры | ROTO NT |
| Минимальный размер подрезки | 85 мм |
| Максимальная длина | 330 мм |
| Место установки | Фурнитурный паз створки |
Совместимость
Удлинитель предназначен для использования с фурнитурой ROTO NT и применяется для соединения привода, угловой передачи и других совместимых элементов системы при необходимости увеличения их рабочей длины.
Совместимость и ограничения
Изделие совместимо только с системой ROTO NT. Перед подрезкой необходимо определить расстояние между сопрягаемыми деталями и убедиться, что оно находится в пределах допустимого диапазона работы удлинителя.
Для каких окон подходит
Удлинитель применяется в пластиковых окнах с поворотной и поворотно-откидной фурнитурой ROTO NT, где требуется увеличить размеры фурнитурной обвязки.
Преимущества
- Позволяет увеличить длину соединения между элементами фурнитуры.
- Передает движение между сопрягаемыми механизмами.
- Подлежит подрезке под необходимый размер.
- Устанавливается скрыто в фурнитурном пазу створки.
- Совместим с системой ROTO NT.
Как выбрать
При подборе необходимо учитывать систему фурнитуры, требуемую длину соединения и размер будущей подрезки. Ошибка при расчете длины может привести к невозможности соединения механизмов или нарушению работы оконной обвязки.
Практические рекомендации
Перед подрезкой рекомендуется измерить фактическое расстояние между сопрягаемыми деталями после сборки остальных элементов фурнитуры. Это позволяет выполнить точную подгонку удлинителя и избежать повторной замены детали.
Монтаж и использование
После установки необходимо проверить надежность соединения всех сопряженных элементов, отсутствие люфта и свободную передачу движения по всей длине фурнитурной обвязки.
Обслуживание
Во время обслуживания окон рекомендуется контролировать состояние соединений, очищать фурнитурный паз и выполнять смазку движущихся элементов согласно рекомендациям производителя фурнитуры.
Комплектация
- Удлинитель Gr.330 ROTO NT — 1 шт.
FAQ
Для чего нужен удлинитель Gr.330?
Он увеличивает длину соединения между элементами фурнитуры ROTO NT при изготовлении или ремонте окна.
Можно ли подрезать удлинитель?
Да. Минимальный размер подрезки составляет 85 мм.
Какова максимальная длина изделия?
Максимальная рабочая длина удлинителя составляет 330 мм.
С какой системой совместим удлинитель?
Изделие предназначено для использования с оконной фурнитурой ROTO NT.
Где устанавливается удлинитель?
Монтаж выполняется внутри фурнитурного паза створки, поэтому элемент остается скрытым после сборки окна.
Инженерный вывод
Удлинитель Gr.330 не является самостоятельным рабочим механизмом, а выполняет функцию передачи движения между элементами оконной фурнитуры при увеличенной длине обвязки.
Точность подрезки и правильный подбор длины напрямую влияют на синхронность работы всех сопряженных механизмов, поэтому при ремонте рекомендуется контролировать состояние всей фурнитурной системы.
Купить удлинитель Gr.330 ROTO NT
Недостаточная длина между элементами фурнитуры делает невозможной правильную сборку оконной обвязки и нарушает передачу движения между механизмами.
Удлинитель Gr.330 ROTO NT позволяет адаптировать фурнитуру к необходимым размерам створки и восстановить корректную работу всей системы. При необходимости можно получить консультацию по подбору совместимых элементов.
