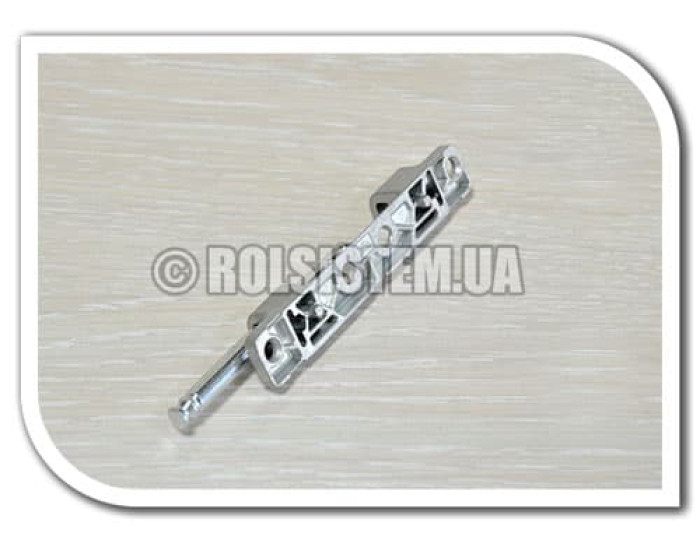

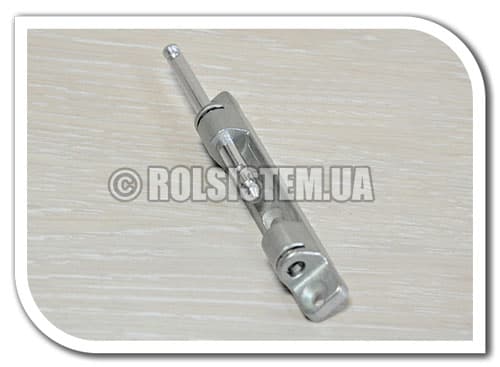

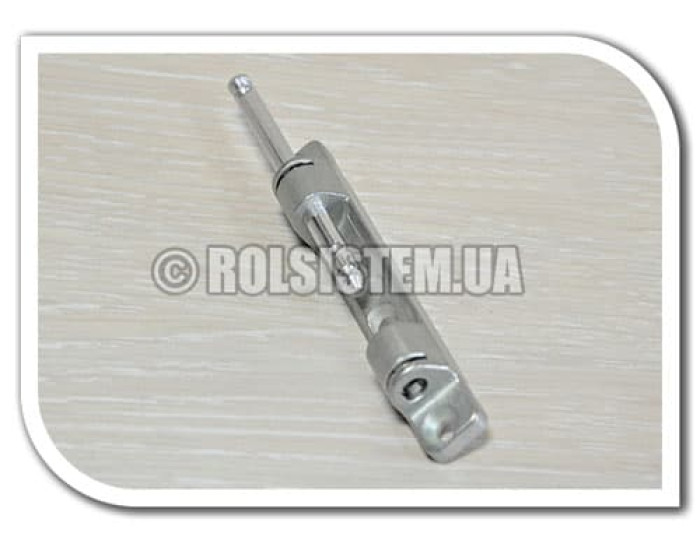

Рамная опора ROTO K 3/100 230 177 — верхний элемент петлевой группы системы ROTO NT, предназначенный для фиксации створки на раме, обеспечения стабильной работы ножниц и правильного распределения нагрузки в верхней зоне окна.
Назначение
Рамная опора служит опорным элементом верхней петли и обеспечивает надежное соединение створки с рамой через петлевой узел.
Деталь участвует в работе поворотно-откидного механизма и удерживает верхнюю часть створки в заданном положении.
Применение
Используется при сборке, ремонте и обслуживании пластиковых окон с фурнитурой ROTO NT.
Применяется для замены поврежденных или изношенных элементов верхней петлевой группы.
Когда требуется замена
Замена необходима при износе посадочного отверстия под штифт, деформации корпуса опоры или появлении люфта в верхнем узле створки.
Неисправная опора может вызывать перекос створки, повышенную нагрузку на ножницы и нарушение работы режима проветривания.
Сценарии использования
Используется при восстановлении геометрии оконной створки после длительной эксплуатации.
Применяется при замене верхней петли, ремонте ножниц и модернизации элементов системы ROTO NT.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Рамная опора верхней петли |
| Производитель | ROTO |
| Серия | ROTO NT |
| Артикул | 230 177 |
| Модель | K 3/100 |
| Зона установки | Верхняя часть рамы |
| Тип соединения | Штифт NT/CS 227 354 |
| Совместимые ножницы | ROTO 12/20-9, ROTO 12/20-13 |
Совместимость
Рамная опора предназначена для использования в составе оригинальной системы фурнитуры ROTO NT.
- ножницы ROTO 12/20-9
- ножницы ROTO 12/20-13
- штифт NT/CS 227 354
- декоративные накладки ROTO NT
Совместимость и ограничения
Использование допускается только с совместимыми ножницами и штатным штифтом крепления.
Установка несовместимых элементов может привести к неправильной работе петлевой группы и нарушению кинематики створки.
Рамная опора является несущим элементом верхнего петлевого узла. Через неё передается часть нагрузки от створки на раму, что позволяет сохранить стабильную работу окна при ежедневной эксплуатации.
Для каких окон подходит
Подходит для пластиковых окон с поворотным и поворотно-откидным типом открывания, оснащённых фурнитурой ROTO NT.
Используется в жилых помещениях, офисах, административных и коммерческих объектах.
Преимущества
- стабильная фиксация верхней части створки
- равномерное распределение нагрузки на петлевой узел
- совместимость с оригинальной системой ROTO NT
- снижение нагрузки на ножницы и штифт
- поддержание правильной геометрии створки
Как выбрать
При подборе необходимо учитывать серию фурнитуры, тип ножниц и конструкцию верхнего петлевого узла.
Неверно подобранная опора может не обеспечить правильную фиксацию штифта и вызвать нарушение работы створки.
При ремонте верхней петлевой группы рекомендуется одновременно проверять состояние штифта, ножниц и декоративных накладок. Износ сопряжённых элементов часто становится причиной повторного обращения к ремонту.
Монтаж и использование
Рамная опора устанавливается в верхней части рамы и соединяется с ножницами через штифт NT/CS 227 354.
После монтажа необходимо проверить фиксацию штифта, плавность работы створки и отсутствие люфта в верхнем петлевом узле.
Обслуживание
Рекомендуется регулярно очищать петлевой узел от загрязнений, контролировать состояние штифта и выполнять профилактическую смазку подвижных элементов фурнитуры.
Комплектация
- рамная опора ROTO K 3/100 230 177 — 1 шт.
- штифт NT/CS — 1 шт.
FAQ
Для чего нужна рамная опора?
Она фиксирует верхнюю часть створки и обеспечивает работу верхнего петлевого узла.
Подходит ли для всех систем ROTO?
Нет, необходимо учитывать серию фурнитуры и тип ножниц.
Можно ли заменить только опору?
Да, если остальные элементы петлевой группы находятся в исправном состоянии.
Зачем нужен штифт 227 354?
Он соединяет рамную опору с верхним узлом створки.
Что делать при люфте верхней петли?
Проверить состояние штифта, ножниц и самой рамной опоры.
Экспертное мнение
Рамная опора ROTO 230 177 является важным элементом верхнего несущего узла окна и напрямую влияет на стабильность работы створки.
Даже незначительный износ данной детали способен вызвать перекос створки, увеличение нагрузки на ножницы и ускоренный износ сопряжённых компонентов фурнитуры.
Купить рамную опору ROTO K 3/100 230 177
Изношенная верхняя опора может стать причиной перекоса створки и нестабильной работы оконной фурнитуры.
Своевременная замена оригинального элемента помогает восстановить правильную геометрию окна и обеспечить надежную работу петлевой группы.
