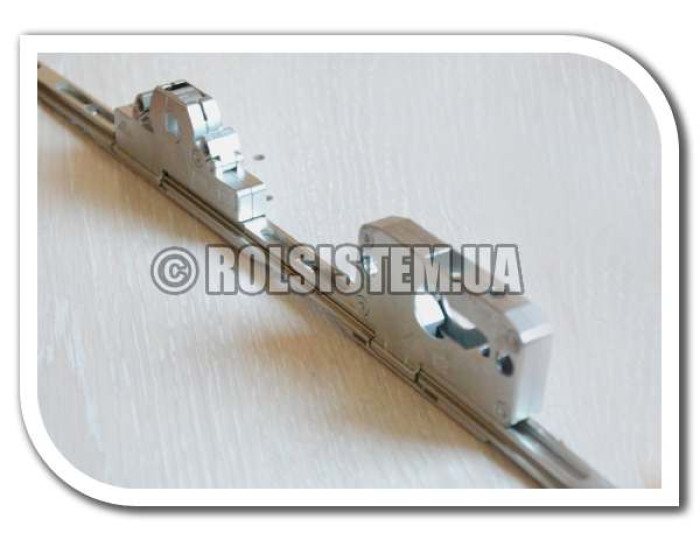

Замок-рейка ROTO PZ30 Gr.2180 [2001–2400] 4E — многозапорный механизм для пластиковых дверей с дорнмассом 30 мм и межосевым расстоянием PZ 145 мм.
Модульная конструкция позволяет при необходимости заменить отдельные рабочие узлы без полной замены механизма.
Назначение
Замок-рейка служит центральным элементом многоточечной системы запирания пластиковой двери. При повороте ручки механизм приводит в действие запорные элементы и передает движение на сопряженные детали фурнитуры.
Запирание выполняется профильным цилиндром, который фиксирует механизм и предотвращает свободное управление ручкой.
Применение
Модель предназначена для пластиковых дверей с совместимой фурнитурой ROTO. Используется при замене изношенного или поврежденного механизма, а также при восстановлении работоспособности многозапорной системы.
Особенности конструкции
Механизм оснащен двумя круглыми запорными элементами и зубчатыми соединениями сверху и снизу для передачи движения на остальные компоненты системы.
Модули ручки и замка выполнены съемными, благодаря чему при соответствующей совместимости неисправный узел можно заменить отдельно.
Технические характеристики
| Характеристика | Значение |
| Производитель | ROTO |
| Тип | Многозапорный механизм, замок-рейка |
| Размерная группа | Gr.2180 |
| Dornmass | 30 мм |
| Межосевое расстояние PZ | 145 мм |
| Высота двери | 2001–2400 мм |
| Положение центра ручки | 1001–1200 мм от нижнего края двери |
| Запорные элементы | 2 круглые цапфы |
| Соединения | Верхнее и нижнее — зубчатая гребенка |
| Совместимые цилиндры | Ключ-ключ, ключ-барашек |
| Конструкция | Съемные модули ручки и замка |
Совместимость
Перед установкой необходимо убедиться, что геометрия нового механизма соответствует существующей дверной системе. Особое внимание следует уделить посадочным размерам и соединениям с верхними, нижними и угловыми элементами.
Внешнее сходство механизмов не является достаточным основанием для замены: даже при одинаковой длине рейки конструкция и положение рабочих узлов могут отличаться.
Что проверить перед заменой
- маркировку установленного механизма;
- дорнмасс и межосевое расстояние;
- положение ручки;
- тип соединений с соседними элементами;
- состояние угловых передач и других деталей многозапорной системы.
Монтаж и проверка
После установки необходимо проверить свободное движение ручки и запорных элементов, правильность соединения рейки с сопряженными механизмами и работу цилиндра.
Дверь должна закрываться без чрезмерного усилия. При тугом ходе следует проверить регулировку полотна, ответные элементы и состояние всей системы, а не только центрального механизма.
Обслуживание
Для стабильной работы необходимо поддерживать механизм и сопряженные детали в чистом состоянии и контролировать состояние зубчатых соединений.
При появлении заеданий, люфта, постороннего шума или неполного запирания рекомендуется провести диагностику до дальнейшей эксплуатации.
Практические рекомендации
При подборе замка-рейки ориентируйтесь на маркировку и фактические посадочные размеры старого механизма. Длина рейки сама по себе не определяет совместимость.
Если после замены дверь продолжает закрываться с усилием, проверьте регулировку створки и сопряженные элементы фурнитуры — неисправность не обязательно связана с новой рейкой.
Комплектация
- замок-рейка ROTO Gr.2180 [2001–2400] 4E — 1 шт.;
- модуль ручки PZ30 — 1 шт.;
- модуль замка PZ30 — 1 шт.
FAQ
Для каких дверей подходит модель?
Для пластиковых дверей с совместимой фурнитурой ROTO соответствующей размерной группы.
Можно ли заменить только модуль замка?
Да, модульная конструкция предусматривает отдельную замену соответствующего узла при наличии совместимой детали.
Какие цилиндры используются?
Профильные цилиндры исполнений «ключ-ключ» и «ключ-барашек».
Почему новая рейка может работать туго?
Причиной может быть неправильная регулировка двери, положение ответных элементов, цилиндр или неисправность сопряженной фурнитуры.
Можно ли установить механизм без проверки старой фурнитуры?
Не рекомендуется. Перед заменой необходимо убедиться в соответствии посадочных размеров и соединений.
Экспертное мнение
ROTO PZ30 Gr.2180 [2001–2400] 4E — центральный механизм многозапорной системы, рассчитанный на соответствующие пластиковые дверные конструкции ROTO.
Главное условие корректной замены — соответствие посадочной геометрии и правильное взаимодействие с остальными элементами фурнитуры. Модульное исполнение дополнительно упрощает обслуживание и локальный ремонт.
Купить замок-рейку ROTO PZ30 Gr.2180 [2001–2400] 4E
ROTO PZ30 Gr.2180 [2001–2400] 4E подходит для замены центрального многозапорного механизма в пластиковых дверях с совместимой фурнитурой.
Перед заказом рекомендуется сверить маркировку и основные посадочные параметры с установленной рейкой.
