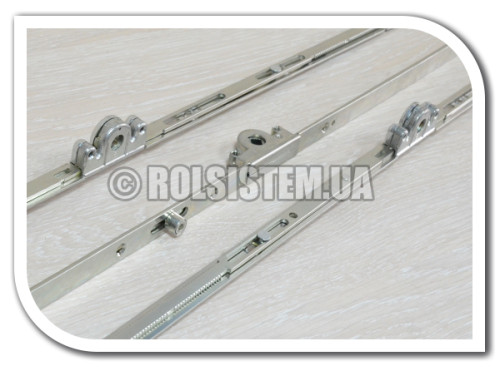

Поворотно-откидной механизм Eva Plast — приводной узел для пластиковых окон и дверей с комбинированным режимом открывания. Он связывает оконную ручку с замковой рейкой и участвует в управлении запиранием и положением створки.
Изделие предназначено для фурнитуры Eva Plast и совместимо с системами ENDOW. Подбор выполняется с учётом размеров створки, маркировки на металлической рейке и расположения ручки.
Назначение
Привод оконной фурнитуры передаёт вращение ручки на элементы запорной системы. За счёт этого обеспечивается переключение створки между закрытым, поворотным и откидным положениями.
Применение
Запорный механизм для пластиковых окон применяется при ремонте и восстановлении поворотно-откидной фурнитуры. Его устанавливают вместо неисправного или изношенного приводного узла, когда штатная передача усилия от ручки к запирающим элементам нарушена.
Когда требуется замена
О необходимости замены можно говорить, если при исправной ручке и корректно отрегулированной створке привод не обеспечивает нормальное перемещение замковой рейки или переключение предусмотренных режимов открывания.
Перед заменой следует проверить состояние сопряжённых деталей фурнитуры. Это позволяет отделить неисправность самого приводного узла от проблем регулировки или других элементов запорной системы.
Сценарии использования
- Ремонт поворотно-откидной фурнитуры пластикового окна.
- Замена неисправного привода оконной ручки.
- Восстановление работы системы открывания и запирания створки.
- Замена изношенного элемента оконного запорного механизма.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Поворотно-откидной привод |
| Производитель | Eva Plast |
| Назначение | Управление открыванием и запиранием створки |
| Область применения | Пластиковые окна и двери |
| Совместимость | Eva Plast, ENDOW |
| Диапазон установки | Определяется по маркировке на металлической рейке |
Совместимость
Привод предназначен для поворотно-откидных конструкций с фурнитурой Eva Plast. Также предусмотрена совместимость с фурнитурой ENDOW.
Совместимость и ограничения
При выборе необходимо учитывать не только название установленной фурнитуры, но и размеры конкретной створки. Диапазон подходящего изделия определяется по маркировке на металлической рейке.
Для корректной работы также важно учитывать положение оконной ручки. При её смещении относительно стандартной позиции схема передачи усилия может отличаться.
Для каких окон и дверей подходит
Механизм предназначен для пластиковых окон и дверей с поворотно-откидным способом открывания. Применение связано с соответствующей системой оконной фурнитуры Eva Plast или ENDOW.
Преимущества конструкции
- Предназначен для управления поворотно-откидной створкой.
- Совместим с фурнитурными системами Eva Plast и ENDOW.
- Позволяет заменить отдельный приводной узел без замены всей оконной системы.
- Маркировка на металлической рейке помогает определить диапазон установки.
Как выбрать
Сначала необходимо определить, что на окне установлен именно поворотно-откидной тип фурнитуры. Затем измеряют ширину и высоту створки по фальцу — внутренней части створки со стороны улицы.
Полученные размеры сопоставляют с диапазоном, обозначенным на металлической рейке. Например, маркировка может иметь вид 900–1400. Перед заказом необходимо ориентироваться именно на фактическую маркировку выбранного изделия.
Если ручка находится ниже центра створки, дополнительно проверяют возможность применения удлинителя оконного механизма. Он соединяет угловую передачу с гребенкой замковой рейки.
Практические рекомендации
Для точного подбора желательно заранее записать маркировку старого приводного узла, измерить створку по фальцу и определить положение ручки относительно её центра.
Если после замены сохраняется тугой ход или створка работает некорректно, не следует сразу менять другие детали. Сначала необходимо проверить регулировку и взаимодействие привода с замковой рейкой и сопряжёнными элементами.
Монтаж и использование
Перед установкой проверяют соответствие нового приводного узла типу фурнитуры, размерам створки и указанному диапазону.
После установки контролируют работу оконной ручки, перемещение запорных элементов и переход створки между предусмотренными положениями.
Обслуживание
Для нормальной работы оконной фурнитуры необходимо периодически контролировать плавность хода ручки и состояние подвижных сопряжений.
Если при эксплуатации появляется повышенное сопротивление или изменяется характер работы привода, следует проверить состояние механизма и связанных элементов. Для обслуживания трущихся частей в исходном материале рекомендуется использование WD-40.
Комплектация
- Поворотно-откидной механизм Eva Plast.
FAQ
Что представляет собой поворотно-откидной механизм?
Это приводной элемент фурнитуры, который передаёт движение от оконной ручки к запорной системе и обеспечивает предусмотренные режимы работы створки.
Для какой фурнитуры подходит изделие?
Механизм предназначен для фурнитуры Eva Plast и совместим с системой ENDOW.
Как определить подходящий размер?
Необходимо измерить ширину и высоту створки по фальцу и сопоставить результат с маркировкой диапазона на металлической рейке.
Что означает маркировка 900–1400?
Это пример обозначения диапазона установки. При подборе необходимо ориентироваться на фактическую маркировку конкретного механизма.
Можно ли установить механизм, если ручка находится ниже центра?
При таком расположении необходимо проверить схему передачи усилия и возможность применения удлинителя оконного механизма.
Что проверить перед заменой запорного механизма?
Следует проверить тип установленной фурнитуры, размеры створки, маркировку старого привода и положение ручки.
Инженерный вывод
Поворотно-откидной привод является связующим элементом между ручкой и системой запирания створки. Поэтому его подбор должен учитывать геометрию конкретного окна, фурнитурную систему и диапазон установки.
При диагностике неисправности важно рассматривать привод вместе с замковой рейкой, угловой передачей и регулировкой створки. Такой подход позволяет определить причину нарушения работы до замены деталей.
Купить запорный механизм для пластиковых окон Eva Plast
Если требуется заменить приводной узел поворотно-откидного окна, важно заранее проверить размеры створки, маркировку механизма и положение ручки. Правильный подбор позволяет восстановить штатную передачу усилия и работу системы открывания и запирания.
