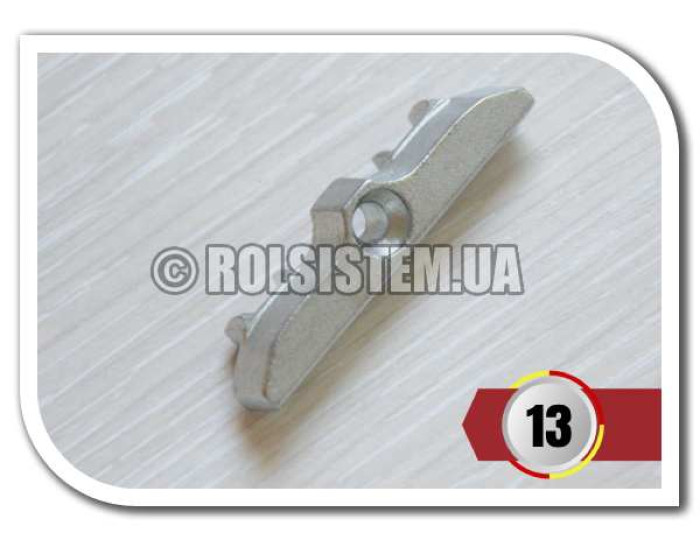

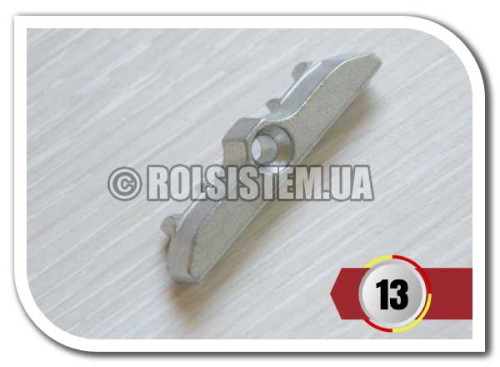

Ответная планка 13 системы для пластиковых окон и дверей — металлический элемент фурнитуры, устанавливаемый в пластиковый профиль со смещением оси фурнитурного паза.

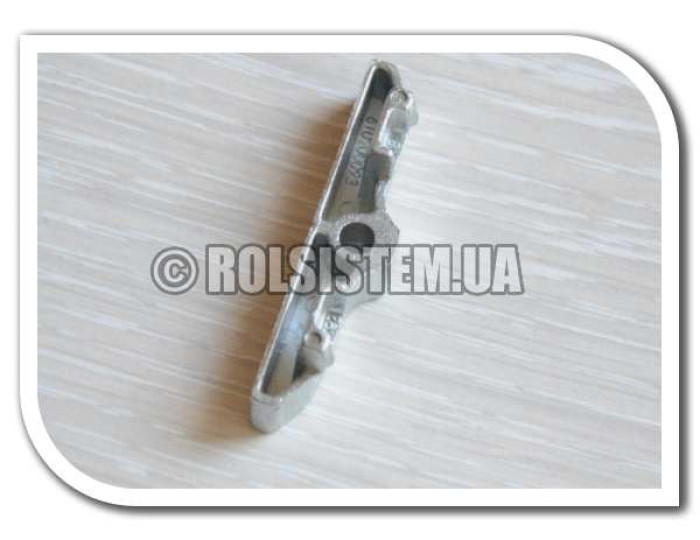

Планка обеспечивает рабочую поверхность, в которую при закрывании входит запорная цапфа. Крепление выполняется за счёт двух широких ножек, входящих в фурнитурный паз профиля.
Назначение
Ответная планка формирует ответную часть запорного узла пластикового окна или двери. При переводе створки в закрытое положение запорная цапфа входит за рабочую часть планки, обеспечивая механическое взаимодействие створки с рамой.
Конструкция предназначена для профилей, где требуется положение ответной детали с учётом смещения оси фурнитурного паза.
Применение
Планка используется при ремонте пластиковых окон и дверей, когда штатная ответная деталь повреждена, изношена или отсутствует.
Её также применяют при замене отдельных элементов фурнитуры без необходимости менять исправные запорные механизмы.
Когда требуется замена
Замену следует рассматривать при деформации металлической детали, повреждении рабочей части или нарушении её положения относительно запорной цапфы.
Если ответная планка не обеспечивает правильного входа цапфы, закрывание створки может сопровождаться зацеплением, смещением рабочей зоны или некорректной работой запорного узла.
Сценарии использования
- Ремонт пластикового окна с повреждённой ответной частью.
- Восстановление запорного узла пластиковой двери.
- Замена отдельной ответной детали при ремонте фурнитуры.
- Подбор планки для профиля со смещённой осью фурнитурного паза.
Технические характеристики
| Параметр | Значение |
| Тип | Ответная планка |
| Система | 13 |
| Назначение | Для пластиковых окон и дверей |
| Конструкция | Две широкие ножки для установки в фурнитурный паз |
| Длина | 50 мм |
| Ширина ответной части | 6,2 мм |
| Материал | Металл |
| Производитель | Турция |
| Единица реализации | 1 штука |
Совместимость
Планка предназначена для пластиковых окон и дверей с 13-й системой и соответствующей конструкцией фурнитурного паза. При подборе необходимо учитывать положение оси паза и геометрию запорного узла.
Рабочая часть размером 6,2 мм должна соответствовать траектории запорной цапфы при закрывании створки.
Совместимость и ограничения
Основное ограничение при выборе связано с геометрией профиля. Планка рассчитана на установку в паз посредством двух широких ножек, поэтому деталь с другой формой основания или иным положением рабочей зоны может не обеспечить правильного сопряжения.
Нельзя подбирать такую планку только по длине. Даже при совпадении размера 50 мм положение фурнитурного паза и рабочей части должно соответствовать установленной фурнитуре.
Для каких окон и дверей подходит
Деталь применяется на пластиковых окнах и дверях, где используется 13-я система с соответствующим смещением оси фурнитурного паза.
Тип конструкции — оконная или дверная — сам по себе не определяет совместимость: решающим является соответствие профиля и положения запорного механизма конструкции планки.
Преимущества конструкции
- Металлическое исполнение рабочей детали.
- Две широкие ножки обеспечивают посадку в фурнитурный паз профиля.
- Рабочая часть имеет ширину 6,2 мм.
- Конструкция рассчитана на взаимодействие с запорной цапфой при закрывании створки.
Как выбрать
Перед заменой необходимо проверить систему профиля, положение оси фурнитурного паза и форму посадочной части. Дополнительно следует сопоставить длину планки 50 мм и ширину рабочей части 6,2 мм.
Особое внимание нужно уделить двум широким ножкам: они должны соответствовать пазу, в который устанавливается ответная деталь. Ошибка в геометрии может привести к неправильному положению планки относительно запорной цапфы.
Практические рекомендации
При диагностике не стоит ориентироваться только на внешнее сходство ответных планок. Перед заменой полезно снять размеры старой детали и проверить положение запорной цапфы относительно фурнитурного паза.
Если створка закрывается с усилием, необходимо проверить весь запорный узел. Причиной может быть не сама планка, а смещение створки или изменение положения сопряжённого элемента фурнитуры.
Монтаж и использование
При установке необходимо проконтролировать полную посадку двух широких ножек в фурнитурный паз и положение рабочей части относительно траектории запорной цапфы.
После установки проверяют закрывание створки и вход цапфы в ответную часть без зацепления и чрезмерного усилия.
Обслуживание
При обслуживании следует проверять состояние металлической планки, её посадку в профиле и отсутствие смещения рабочей части.
При появлении следов задевания или изменении характера закрывания необходимо проверить положение ответной детали и сопряжённого запорного механизма.
Комплектация
- Ответная планка 13 системы — 1 шт.
FAQ
Для чего предназначена эта ответная планка?
Она служит ответной частью для запорной цапфы и устанавливается в пластиковый профиль окна или двери ALUPLAST, REHAU, KBE и другие подобные профиля.
Какая длина у планки?
Длина детали составляет 50 мм.
Что означает ширина ответной части 6,2 мм?
Это ширина рабочей части, за которую заходит запорная цапфа при закрывании створки.
Как планка устанавливается в профиль?
Деталь имеет две широкие ножки, которые входят в соответствующий фурнитурный паз пластикового профиля.
Подойдёт ли планка для любой пластиковой двери?
Нет. Необходимо соответствие 13-й системе, конструкции профиля и положению оси фурнитурного паза.
Из какого материала изготовлена планка?
Планка изготовлена из металла.
Инженерный вывод
Ответная планка является рабочим элементом запорного узла: её геометрия определяет положение зоны, в которую входит цапфа при закрывании створки. Поэтому даже небольшое несоответствие посадки или положения рабочей части может повлиять на корректность работы фурнитуры.
При замене важно оценивать не только саму планку и ее форму, но и состояние профиля, положение створки и сопряжённого запорного механизма. Это позволяет отличить неисправность ответной детали от проблемы регулировки или другого элемента фурнитуры.
Купить ответную планку 13 системы
Если ответная деталь повреждена или её рабочее положение больше не соответствует запорной цапфе, дальнейшая эксплуатация может привести к неправильному взаимодействию элементов при закрывании.
Подбор планки по системе, геометрии посадки, длине 50 мм и ширине рабочей части 6,2 мм позволяет восстановить корректное сопряжение запорного механизма с рамой или профилем.
