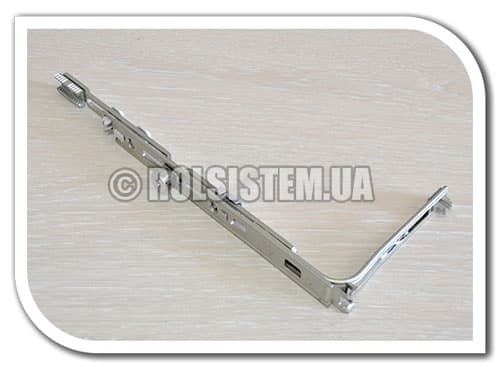

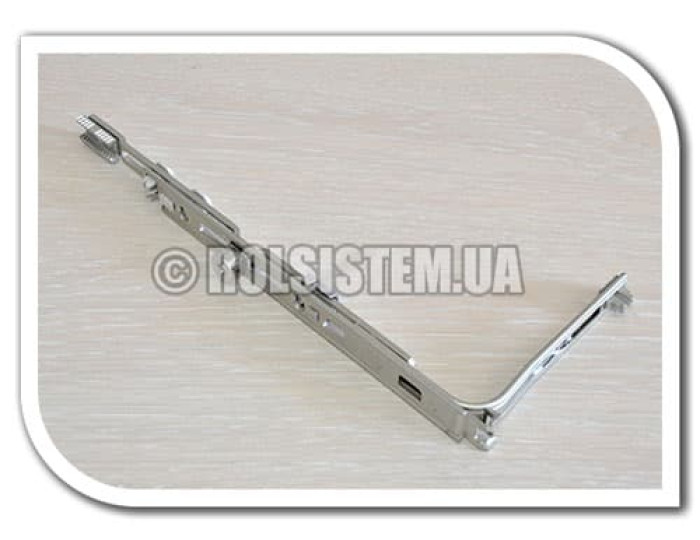

Угловой переключатель ROTO 260 286 с противовзломной цапфой (1Р) — элемент оконной фурнитуры ROTO, устанавливаемый в верхней части створки со стороны верхней петли. Предназначен для передачи движения между узлами фурнитуры, обеспечения дополнительного прижима створки и формирования противовзломной точки запирания.
Переключатель является соединительным элементом между оконными ножницами и средним запором, обеспечивая согласованную работу верхней части запорного контура.
Назначение
Угловой переключатель служит для передачи движения по периметру оконной фурнитуры через верхний угол створки. Во время поворота ручки он синхронизирует работу верхних элементов запорной системы и обеспечивает перемещение запорных механизмов.
Наличие одной противовзломной цапфы (1Р) позволяет создать дополнительную точку запирания в верхней части окна при использовании соответствующей ответной планки.
Применение
Изделие применяется при ремонте пластиковых окон, замене поврежденной угловой передачи, восстановлении корректной работы верхней части фурнитуры, а также при комплектации новых оконных створок системой ROTO.
Когда требуется замена
Замена необходима при износе механизма передачи движения, повреждении корпуса, затрудненном ходе фурнитуры, нарушении работы противовзломной цапфы или невозможности полного запирания верхней части створки.
Эксплуатация поврежденного переключателя может привести к снижению качества прижима, увеличению нагрузки на ножницы и средний запор, а также нарушению работы всего запорного контура.
Сценарии использования
Переключатель используется при капитальном ремонте оконной фурнитуры, замене отдельных элементов после износа, восстановлении верхнего прижима створки, а также при модернизации окон, где требуется дополнительная точка запирания.
Особенности конструкции
Угловой переключатель устанавливается в верхнем углу створки со стороны верхней петли и соединяет между собой оконные ножницы и последующие элементы многоточечного запирания.
Конструкция оснащена одной противовзломной цапфой (1Р), которая при взаимодействии с ответной планкой увеличивает устойчивость створки к отжиму в верхней зоне.
Технические характеристики
| Характеристика | Значение |
| Производитель | ROTO |
| Артикул | 260 286 |
| Тип изделия | Угловой переключатель |
| Место установки | Верхняя часть створки со стороны верхней петли |
| Противовзломная цапфа | 1Р |
| Назначение | Передача движения и дополнительный прижим створки |
| Соединяется с | Оконными ножницами и средним запором ROTO |
Совместимость
Угловой переключатель работает совместно с оконными ножницами ROTO NT или NX и средними запорами данной системы, обеспечивая передачу движения между элементами фурнитуры.
Для створок, требующих дополнительного прижима в центральной части, рекомендуется использовать средние запоры (удлинители) ROTO 400 MV или ROTO 255 281, которые соединяются с данным переключателем.
Совместимость и ограничения
Подбор выполняется по системе фурнитуры ROTO и конструкции створки. Использование переключателя с несовместимыми элементами может нарушить передачу движения и работу верхнего запорного контура.
При замене рекомендуется проверить состояние ножниц, среднего запора и ответных планок, поскольку износ сопряженных деталей влияет на работу всего механизма.
Для каких окон подходит
Предназначен для пластиковых поворотных и поворотно-откидных окон, использующих фурнитуру ROTO и предусматривающих установку углового переключателя данного типа.
Преимущества
- обеспечивает передачу движения между элементами фурнитуры;
- увеличивает качество прижима верхней части створки;
- формирует дополнительную противовзломную точку запирания;
- работает совместно со средними запорами системы ROTO;
- участвует в равномерной работе верхнего запорного контура.
Как выбрать
При подборе необходимо учитывать производителя фурнитуры, артикул детали, расположение механизма на створке и совместимость с установленными ножницами и средним запором.
Использование неподходящего переключателя может привести к нарушению кинематики механизма и невозможности корректной регулировки окна.
Практические рекомендации
При замене углового переключателя рекомендуется одновременно проверить состояние верхних ножниц, противовзломной ответной планки и среднего запора. Износ любого из этих элементов увеличивает нагрузку на переключатель и ухудшает работу верхней части оконной фурнитуры.
Монтаж и использование
После установки необходимо убедиться, что угловой переключатель свободно перемещается по всему рабочему ходу и без усилия соединяется с соседними элементами фурнитуры.
Следует проверить синхронную работу оконных ножниц, среднего запора и противовзломной цапфы. При повороте ручки движение должно передаваться без рывков, заеданий и перекосов.
Обслуживание
Во время планового обслуживания рекомендуется очищать механизм от загрязнений, контролировать отсутствие люфтов и периодически смазывать подвижные соединения в соответствии с рекомендациями производителя фурнитуры.
Также следует проверять состояние противовзломной цапфы, ответной планки и сопряженных механизмов, так как их износ может ухудшить качество прижима и плавность работы окна.
Комплектация
- Угловой переключатель ROTO - 1 шт.
FAQ
Для чего нужен угловой переключатель?
Он передает движение между верхними элементами оконной фурнитуры и обеспечивает совместную работу ножниц, среднего запора и остальных элементов запорного контура.
Что означает обозначение 1Р?
Оно указывает, что механизм оснащен одной противовзломной цапфой, создающей дополнительную точку запирания при использовании соответствующей ответной планки.
Можно ли установить переключатель без среднего запора?
Это зависит от комплектации конкретной створки. Если конструкцией предусмотрен средний запор, механизм должен работать совместно с ним.
Когда используются удлинители ROTO MV400 и MV600?
Они применяются на створках, где требуется дополнительный прижим в центральной части окна. Удлинители соединяются с угловым переключателем и участвуют в передаче движения по запорному контуру.
Почему ухудшается прижим верхней части створки?
Причиной может быть износ самого переключателя, ножниц, среднего запора, ответной планки или нарушение регулировки оконной фурнитуры.
Инженерный вывод
Угловой переключатель ROTO выполняет сразу две инженерные задачи: передает движение между верхними элементами оконной фурнитуры и формирует дополнительную точку запирания благодаря противовзломной цапфе. От его исправности зависит корректная работа верхней зоны запорного контура.
Поскольку переключатель является промежуточным звеном между оконными ножницами и средним запором, его состояние напрямую влияет на распределение усилия по всей системе. При диагностике рекомендуется оценивать не только сам механизм, но и все сопряженные элементы фурнитуры.
Купить угловой переключатель ROTO
Если верхняя часть створки перестала обеспечивать необходимый прижим, нарушилась работа противовзломной цапфы или требуется заменить изношенный элемент фурнитуры, важно подобрать переключатель с полностью совпадающим артикулом и совместимостью с установленной системой ROTO.
Угловой переключатель ROTO обеспечивает передачу движения между оконными ножницами и средним запором, участвует в формировании верхней точки запирания и поддерживает стабильную работу многоточечной системы закрывания окна.
Перед оформлением заказа рекомендуется сравнить маркировку установленной детали и проверить совместимость с остальными элементами оконной фурнитуры.
