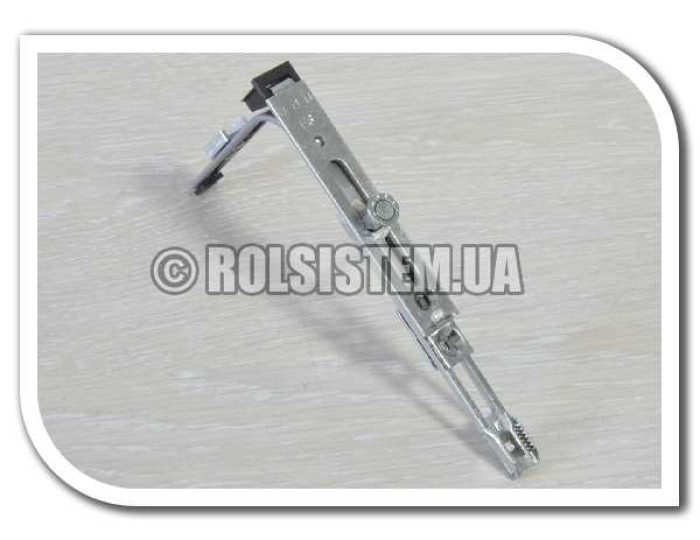

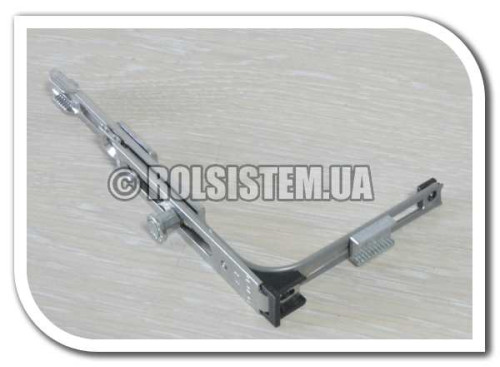

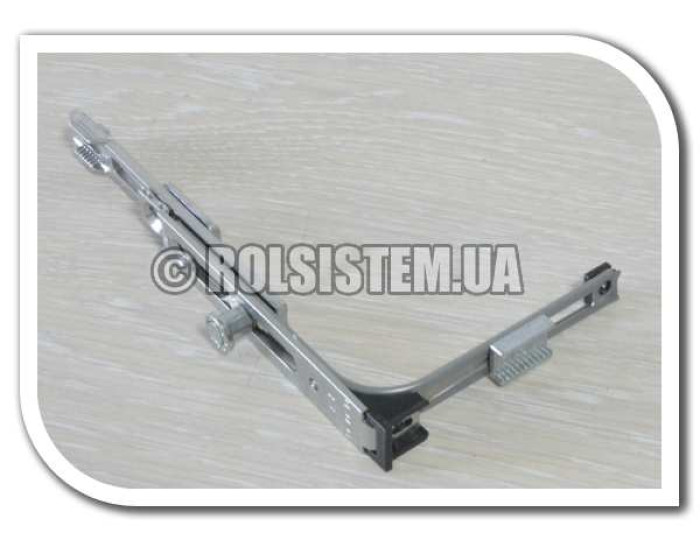

Угловая передача WINKHAUS E3F — элемент оконной фурнитуры, устанавливаемый в верхнем углу створки пластикового окна или двери, который обеспечивает передачу усилия в запорном контуре и корректную работу поворотно-откидного механизма.
Назначение
Угловая передача формирует связь между верхним участком створки и системой ножниц, обеспечивая синхронную работу запорного контура и равномерное распределение прижимного усилия.
Применение
Используется в пластиковых окнах и дверях поворотно-откидного типа на базе фурнитуры WinkHaus. Устанавливается в верхнем углу со стороны верхней петли и работает в связке с ножничной шиной OS1 и элементами запорного контура, включая средний запор.
Когда требуется замена
Замена требуется при нарушении работы поворотно-откидного режима, появлении люфта в верхнем узле, ухудшении прижима со стороны петли, заедании механизма или некорректной передаче усилия между элементами фурнитуры.
Сценарии использования
Применяется при сборке новых оконных конструкций, ремонте фурнитуры WinkHaus, восстановлении верхнего запорного узла и модернизации систем с недостаточным прижимом створки.
Технические характеристики
| Параметр | Значение |
| Тип изделия | Угловая передача |
| Модель | WINKHAUS E3F |
| Назначение | Передача усилия в верхнем углу створки |
| Система | WinkHaus |
| Совместимость | Activ Pilot 9 / 13 |
| Зона установки | Верхний угол со стороны петли |
| Диапазон створок | FFB 270–600 мм |
| Сопряжение | OS1 ножничная шина + средний запор |
Совместимость
Совместима с системами WinkHaus Activ Pilot и используется в комбинации с ножницами 9 и 13 серии. Работает только в составе полного фурнитурного контура.
Совместимость и ограничения
Не является универсальным элементом для других брендов фурнитуры. Неправильный подбор по размеру створки или серии системы приводит к нарушению кинематики и ухудшению прижима.
Для каких окон подходит
Подходит для пластиковых окон и дверей поворотно-откидного типа в жилых и коммерческих помещениях с диапазоном створок FFB 270–600 мм.
Преимущества
Обеспечивает стабильную передачу усилия в верхнем узле, улучшает прижим створки, снижает нагрузку на петли и повышает надежность работы поворотно-откидного механизма.
Как выбрать
При выборе необходимо учитывать серию фурнитуры (Activ Pilot 9 или 13), размеры створки и совместимость с ножничной шиной OS1. Ошибка подбора приводит к нестабильной работе верхнего узла.
При установке угловой передачи рекомендуется сразу проверять состояние ножничного узла и среднего запора, так как износ одного элемента влияет на работу всей цепочки передачи усилия.
Монтаж и использование
После установки необходимо проверить синхронность работы верхнего узла, плавность переключения режимов и равномерность прижима створки по периметру.
Обслуживание
Рекомендуется периодическая очистка фурнитурного паза, контроль состояния соединений и профилактическая смазка подвижных элементов.
Комплектация
- Угловая передача WINKHAUS E3F — 1 шт.
FAQ
С какими ножницами совместима? С сериями Activ Pilot 9 и 13.
Где устанавливается? В верхнем углу створки со стороны петли.
Можно ли использовать отдельно? Нет, только в составе фурнитурной системы.
Что дает совместная работа со средним запором? Улучшает распределение прижима по створке.
Подходит ли для узких створок? Да, в диапазоне FFB 270–600 мм.
Угловая передача E3F является ключевым элементом верхнего запорного узла и влияет на стабильность кинематики всей системы открывания.
В сочетании с ножничной шиной и средним запором формируется сбалансированная схема прижима, уменьшающая деформационные нагрузки на петлевую группу.
Купить угловую передачу WINKHAUS E3F
Нарушение работы угловой передачи приводит к ухудшению прижима и нестабильной работе поворотно-откидного механизма.
Правильно подобранный элемент обеспечивает корректную работу всей системы и продлевает ресурс оконной фурнитуры.
